Szczegóły Produktu:
Zapłata:
|

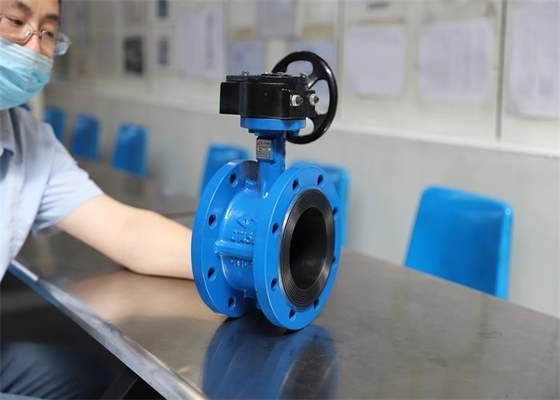

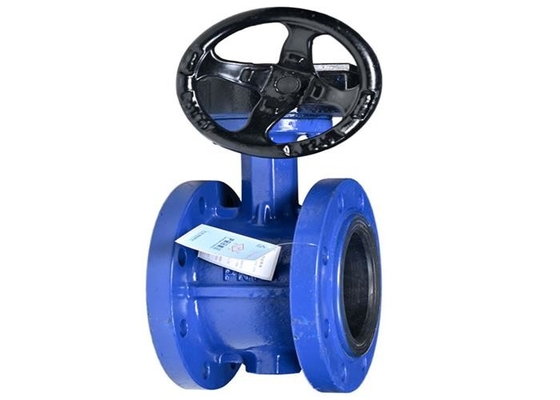

| Nazwa produktu: | Zawór motylkowy kołnierzowy | Kolor: | bule |
|---|---|---|---|
| Siedzisko prawdziwe: | NBR/EPDM/PTFE | Materiał płyty: | żelazo |
| Materiał korpusu: | żeliwo sferoidalne/żeliwo szare | średni: | olej wodny |
| Temperatura: | ≤ 80 ℃ | Ciśnienie robocze: | 1,6 mpa |
| High Light: | Zawór motylkowy z kołnierzem nbr,zawór motylkowy z kołnierzem o rozmiarze 125 mm,zawór motylkowy z kołnierzem typu nbr |
||
Produkt
Zawór jest szeroko stosowany w zaopatrzeniu w wodę i odwadnianiu, budowaniu systemu przeciwpożarowego i innych rurociągach, zwłaszcza rurociągach przeciwpożarowych.Zawór może być stosowany w rurociągach lub urządzeniach z medium niekorozyjnym do zamykania, łączenia i regulacji przepływu.
.Projekt i produkcja: GB/T 12238 uniwersalny zawór kołnierzowy i zaciskowy elastyczny zawór motylkowy z uszczelnieniem
· Długość konstrukcji: długość metalowej konstrukcji zaworu GB/T 12221 lub norma producenta
· Końcówka przyłączeniowa: zintegrowany kołnierz żeliwny JB/T 17241.6
· Kontrola i test: próba ciśnieniowa zaworu przemysłowego GB/T 13927
| DN | Ł | D | D1 | bf | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24,5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Główną częścią | Materiał części |
| Ciało | Żeliwo szare + NRB, Żeliwo sferoidalne + NRB / EPDM |
| Dysk | QT450-10 |
| Trzon | 45/2Cr13 |
| O-ring | NBR/EPDM |
1. Struktura i rozmiar są zgodne z GB/T12221, mały rozmiar, niewielka waga, łatwy w obsłudze.
Operacja 2.90 stopni szybko się otwiera;Płyta ma wysoką wytrzymałość, duży obszar przepływu, mały opór przepływu i oszczędność energii.
3. Medium może przepływać z obu stron kołnierzowego zaworu tarczowego w dowolnym kierunku, może osiągnąć cel połączenia lub odcięcia.
4. Mały moment obrotowy, oszczędzający pracę i lekki.
5. Liczba eksperymentów otwierania i zamykania jest do dziesięciu tysięcy razy, a żywotność jest długa.
6. Kompletne uszczelnienie, zerowy wyciek gazu testowego.
1. Głowicy turbiny nie należy używać do podnoszenia, a dźwigni pomocniczych nie należy dodawać podczas pracy.
2. Zawór po zamontowaniu nie może być narażony na działanie dużych sił zewnętrznych.
3. Gdy lokalna minimalna temperatura jest niższa niż 4°C, należy zastosować zabezpieczenie izolacyjne.Ponieważ zawór końcowy powinien być używany z ogrzewaniem rury lub płaszcza, aby temperatura ścianki rury nie spadła poniżej 0 ℃.
4. Surowo zabrania się instalowania i używania w rurociągu w warunkach wibracji lub gwałtownej zmiany temperatury medium.
5. Warunki eksploatacyjne muszą być zgodne z wymaganiami specyfikacji eksploatacyjnej.
