Szczegóły Produktu:
Zapłata:
|

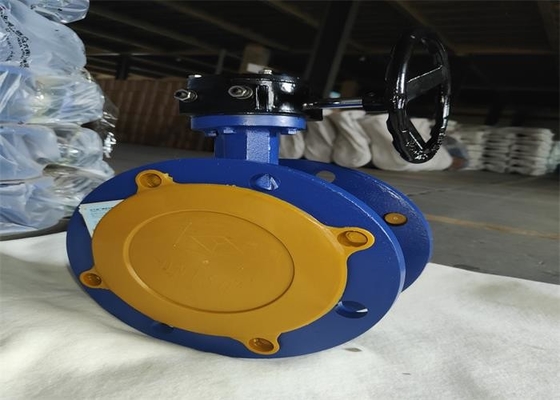

| Nazwa produktu: | Zawór motylkowy kołnierzowy | Kolor produktu: | Niebieski, klienta |
|---|---|---|---|
| Materiał produktu: | Żelazo szare; ciągliwy metal | średni: | Czysta woda |
| Moc: | Turbina | Materiał siedziska: | NBR/EPDM |
| Materiał płyty: | Ciągliwy metal | Nacisk: | 1,0/1,6 MPa |
| High Light: | Zawór motylkowy z kołnierzem 10 mm,zawór motylkowy z kołnierzem doprowadzającym wodę,zawór motylkowy z kołnierzem 10 mm |
||
Zawór ten jest szeroko stosowany w zaopatrzeniu w wodę i odwadnianiu, budowaniu przeciwpożarowym i innych systemach na wszelkiego rodzaju rurociągach, zwłaszcza w rurociągach przeciwpożarowych.Zawór ten może być stosowany w rurociągach lub urządzeniach z mediami niekorozyjnymi, jako przechwytywanie, łączenie i regulacja przepływu.
| DN | Ł | D | D1 | bf | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24,5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Częściowe imię | Materiał |
| Ciało | Żeliwo szare + NRB, żeliwo sferoidalne + NRB/EPDM |
| Dysk | QT450-10 |
| Trzon | 45/2Cr13 |
| O-ring | NBR/EPDM |
1. Rozmiar struktury jest zgodny z GB/T12221, mały rozmiar, niewielka waga, łatwy w obsłudze.
Operacja 2,90 ° otwiera się szybko;Płyta ma wysoką wytrzymałość, duży obszar przepływu, mały opór przepływu i oszczędność energii.
3. Medium może przepływać z obu stron kołnierzowego zaworu tarczowego w dowolnym kierunku, co może osiągnąć cel połączenia lub odcięcia.
4. Moment obrotowy operacji jest mały, oszczędzający pracę i lekki.
5. Liczba eksperymentów otwierających i zamykających jest ponad dziesięć tysięcy razy, z długą żywotnością.
6. Osiągnięto całkowite uszczelnienie, a wyciek gazu wynosi zero.
1. Głowicy turbiny nie należy używać do podnoszenia, a podczas pracy nie należy dodawać dźwigni pomocniczej.
2. Po zamontowaniu zawór nie powinien być narażony na działanie dużej siły zewnętrznej.
3. Gdy lokalna minimalna temperatura jest niższa niż 4 ° C, należy wykonać zabezpieczenie izolacji;Jako zawór krańcowy powinien być ogrzewany rurą lub płaszczem, aby temperatura ścianki rury nie spadła poniżej 0℃.
4. Surowo zabrania się instalowania i używania w rurociągu w warunkach wibracji lub gwałtownych zmian temperatury medium.
5. Warunki eksploatacji muszą być zgodne z wymaganiami zawartymi w specyfikacjach eksploatacyjnych.
