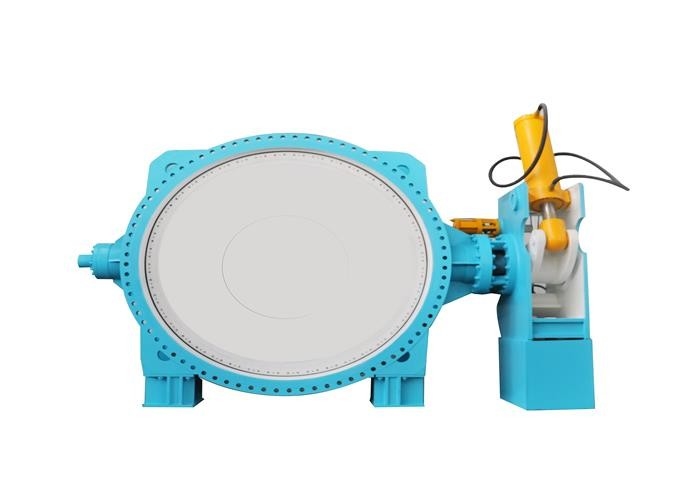

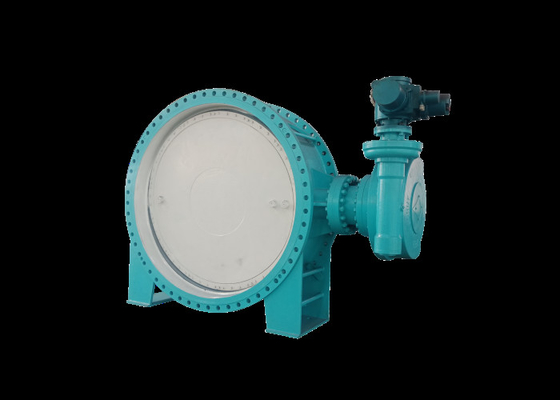

Dwupłytowy mimośrodowy materiał z żeliwa sferoidalnego 1,0 MPa Zawór motylkowy z kołnierzem ciśnieniowym

Stosowanie:

Zawór był szeroko stosowany w przemyśle petrochemicznym, ght, metalurgii, spedycji, energetyce, aplikacjach i drenażu wody w farmacji itp. Do środków płynących należą wszystkie żrące i niekorozyjne gazy ciekłe, półpłynne.Może regulować i odcinać płyn.W oparciu o pojedynczy mimośrodowy zawór motylkowy, dodatkowo udoskonalone formowanie jest najczęściej stosowanym podwójnym mimośrodowym zaworem motylkowym.Struktura osi trzonka zaworu odbiega od środka dysku i środka korpusu.Efekt podwójnego mimośrodu umożliwia szybkie odłączenie dysku od gniazda po otwarciu zaworu, co znacznie eliminuje zjawisko niepotrzebnego nadmiernego wyciskania i drapania pomiędzy dyskiem a gniazdem, zmniejszając opory otwierania, zmniejszając zużycie i poprawiając żywotność gniazda

Podłącz rozmiar

DN	D	D1	D2	b	Ł	Z-Φd
400	Φ565	Φ515	Φ480	24,5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25,5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26,5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32,5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37,5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

parametry techniczne

Materiał części głównej

Charakterystyka zaworu

1. Zawór przyjmuje podwójną mimośrodową strukturę, która ma funkcję uszczelniającą, która im bliżej zaworu jest zamknięta, a skuteczność uszczelnienia jest niezawodna.

2. Pierścień uszczelniający płytki motylkowej jest wykonany z gumowego pierścienia uszczelniającego typu NBR typu T i jest mocno osadzony na płytce motylkowej za pomocą płytki dociskowej.Po pewnym okresie użytkowania gumowy pierścień uszczelniający jest zużyty, a nacisk gumowego pierścienia uszczelniającego można regulować, dokręcając i poluzowując śruby, aby zawór motylkowy nadal uszczelniał bez wycieków i przedłużał żywotność.Po zamontowaniu zaworu można go łatwo wyregulować lub wymienić w rurociągu (bez wyjmowania zaworu z rurociągu).

3. Płyta motylkowa ma wysoką wytrzymałość, duży obszar przepływu i mały opór przepływu.

4, wałek zaworu jest uszczelniony gumowym uszczelnieniem typu O, im wyższe ciśnienie medium, tym lepsze uszczelnienie.Po zużyciu szczeliwa można uzyskać kompensację poprzez dalsze dociskanie dławnicy.

Struktura i zasada działania

1. Zawór jest połączeniem kołnierzowym z przekładnią ślimakową, podwójnym mimośrodowym zaworem motylkowym z miękkim uszczelnieniem, to znaczy środkiem obrotu trzpienia osi średnicy korpusu zaworu i powierzchnią uszczelniającą gniazda zaworu utworzoną mimośrodowo.Zawór składa się z korpusu zaworu, dysku, trzpienia, płytki uszczelniającej, pierścienia dociskowego, ślimakowego urządzenia poruszającego i innych części.

2. Działanie ślimaka: obracanie pokrętła ślimakowego powoduje obrót trzpienia zaworu o 90° i obraca płytkę motylkową o 90°, aby zrealizować otwarcie lub zamknięcie.Ponieważ produkt jest podwójnie mimośrodową strukturą, może wytworzyć efekt CAM w procesie otwierania i zamykania, zmniejszyć moment przełączania zaworu, zmniejszyć zużycie między gniazdem zaworu a płytką motylkową, przedłużyć żywotność zaworu.

Rutynowa konserwacja

9.1 Wewnątrz: Pomieszczenie pakowania powinno być naoliwione oraz otwierane i zamykane raz na 1-2 miesiące, gdy produkt jest zainstalowany w pomieszczeniu.

9.2 Na zewnątrz: Gdy produkt jest instalowany na zewnątrz, należy zastosować środki ochronne, aby uniknąć korozji ruchomej głowicy ślimakowej.Pakowalnię należy olejować oraz otwierać i zamykać raz na 1-2 miesiące;Napełnij pokój ponownie po każdym napełnieniu deszczem i śniegiem, a następnie otwórz i zamknij raz.

9.3 Odwiert: Pomieszczenie do pakowania powinno być wypełnione olejem i otwierane i zamykane raz na 1-2 miesiące, gdy produkt jest zainstalowany w odwiercie;Po każdym deszczu i śniegu należy odpompować zgromadzoną w studni wodę deszczową, aby produkty i ruchoma głowica ślimakowa nie zardzewiały po długotrwałym moczeniu w wodzie deszczowej.Pakowalnię należy napełnić olejem oraz raz otworzyć i zamknąć.

9.4 W zależności od różnych rzeczywistych warunków pracy można wybrać różne siłowniki ślimakowe.Siłowniki ślimakowe zewnętrzne i podziemne mogą być zamknięte, co należy określić w zamówieniu.
