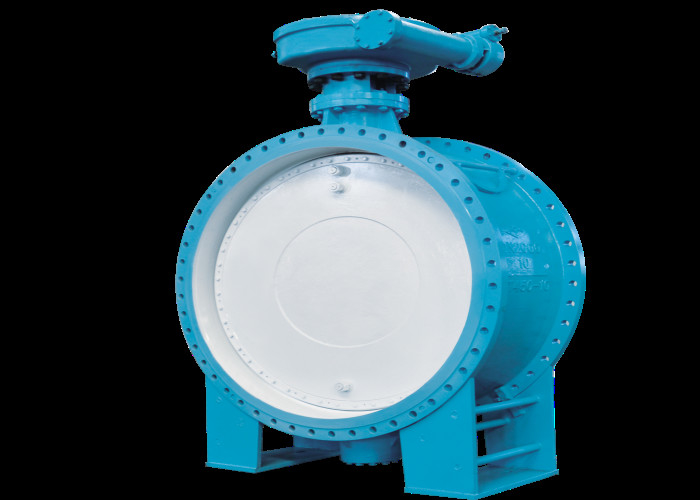

Rozmiar 1800 Mm Podwójny dysk Mimośrodowy nacisk 1,0 MPa Zawór motylkowy z kołnierzem

Stosowanie:

Zawór był szeroko stosowany w przemyśle petrochemicznym, ght, metalurgii, spedycji, energetyce, aplikacjach i drenażu wody w farmacji itp. Do środków płynących należą wszystkie żrące i niekorozyjne gazy ciekłe, półpłynne.Może regulować i odcinać płyn.

W oparciu o pojedynczy mimośrodowy zawór motylkowy, dodatkowo udoskonalone formowanie jest najczęściej stosowanym podwójnym mimośrodowym zaworem motylkowym.Struktura osi trzonka zaworu odbiega od środka dysku i środka korpusu.Efekt podwójnego mimośrodu umożliwia szybkie odłączenie dysku od gniazda po otwarciu zaworu, co znacznie eliminuje zjawisko niepotrzebnego nadmiernego wyciskania i drapania pomiędzy dyskiem a gniazdem, zmniejszając opory otwierania, zmniejszając zużycie i poprawiając żywotność gniazda

Podłącz rozmiar

DN	D	D1	D2	b	Ł	Z-Φd
400	Φ565	Φ515	Φ480	24,5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25,5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26,5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32,5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37,5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

parametry techniczne

Materiał części głównej

Struktura i zasada działania

1. Zawór jest połączeniem kołnierzowym z przekładnią ślimakową, podwójnym mimośrodowym zaworem motylkowym z miękkim uszczelnieniem, to znaczy środkiem obrotu trzpienia osi średnicy korpusu zaworu i powierzchnią uszczelniającą gniazda zaworu utworzoną mimośrodowo.Zawór składa się z korpusu zaworu, dysku, trzpienia, płytki uszczelniającej, pierścienia dociskowego, ślimakowego urządzenia poruszającego i innych części.

2. Działanie ślimaka: obracanie pokrętła ślimakowego powoduje obrót trzpienia zaworu o 90° i obraca płytkę motylkową o 90°, aby zrealizować otwarcie lub zamknięcie.Ponieważ produkt jest podwójnie mimośrodową strukturą, może wytworzyć efekt CAM w procesie otwierania i zamykania, zmniejszyć moment przełączania zaworu, zmniejszyć zużycie między gniazdem zaworu a płytką motylkową, przedłużyć żywotność zaworu.

Charakterystyka zaworu

1. Zawór przyjmuje podwójną mimośrodową strukturę, która ma funkcję uszczelniającą, która im bliżej zaworu jest zamknięta, a skuteczność uszczelnienia jest niezawodna.

2. Pierścień uszczelniający płytki motylkowej jest wykonany z gumowego pierścienia uszczelniającego typu NBR typu T i jest mocno osadzony na płytce motylkowej za pomocą płytki dociskowej.Po pewnym okresie użytkowania gumowy pierścień uszczelniający jest zużyty, a nacisk gumowego pierścienia uszczelniającego można regulować, dokręcając i poluzowując śruby, aby zawór motylkowy nadal uszczelniał bez wycieków i przedłużał żywotność.Po zamontowaniu zaworu można go łatwo wyregulować lub wymienić w rurociągu (bez wyjmowania zaworu z rurociągu).

3. Płyta motylkowa ma wysoką wytrzymałość, duży obszar przepływu i mały opór przepływu.

4, wałek zaworu jest uszczelniony gumowym uszczelnieniem typu O, im wyższe ciśnienie medium, tym lepsze uszczelnienie.Po zużyciu szczeliwa można uzyskać kompensację poprzez dalsze dociskanie dławnicy.

Rutynowa konserwacja

9.1 Wewnątrz: Pomieszczenie pakowania powinno być naoliwione oraz otwierane i zamykane raz na 1-2 miesiące, gdy produkt jest zainstalowany w pomieszczeniu.

9.2 Na zewnątrz: Gdy produkt jest instalowany na zewnątrz, należy zastosować środki ochronne, aby uniknąć korozji ruchomej głowicy ślimakowej.Pakowalnię należy olejować oraz otwierać i zamykać raz na 1-2 miesiące;Napełnij pokój ponownie po każdym napełnieniu deszczem i śniegiem, a następnie otwórz i zamknij raz.

9.3 Odwiert: Pomieszczenie do pakowania powinno być wypełnione olejem i otwierane i zamykane raz na 1-2 miesiące, gdy produkt jest zainstalowany w odwiercie;Po każdym deszczu i śniegu należy odpompować zgromadzoną w studni wodę deszczową, aby produkty i ruchoma głowica ślimakowa nie zardzewiały po długotrwałym moczeniu w wodzie deszczowej.Pakowalnię należy napełnić olejem oraz raz otworzyć i zamknąć.

9.4 W zależności od różnych rzeczywistych warunków pracy można wybrać różne siłowniki ślimakowe.Siłowniki ślimakowe zewnętrzne i podziemne mogą być zamknięte, co należy określić w zamówieniu.
