Szczegóły Produktu:
Zapłata:
|

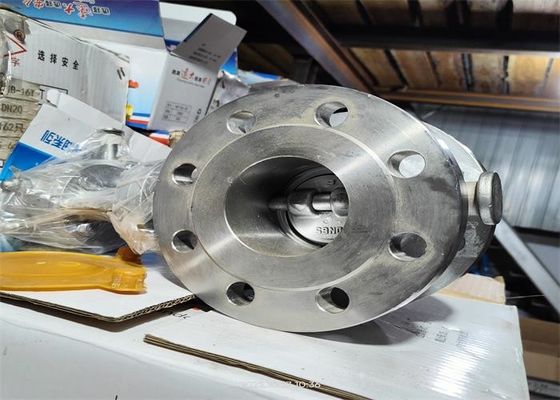

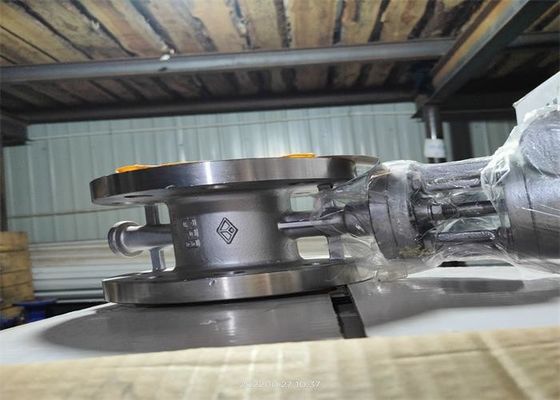

| Nazwa produktu: | Zawór motylkowy kołnierzowy | Materiał korpusu: | Stal nierdzewna |
|---|---|---|---|
| Presja pracy: | ≤1,6Mpa | odpowiednie medium: | Media korozyjne, takie jak woda, para wodna, olej i kwas azotowy |
| połączyć: | koniec kołnierza RF | Materiał płyty: | Stal nierdzewna 304 |
| Materiał uszczelnienia: | ss304 metalowa uszczelka | Kolor: | twarz ciała |
| High Light: | Potrójny zawór motylkowy z kołnierzem ze stali nierdzewnej,mimośrodowy zawór motylkowy z kołnierzem ze stali nierdzewnej,zawór motylkowy z kołnierzem ze stali nierdzewnej 304 |
||

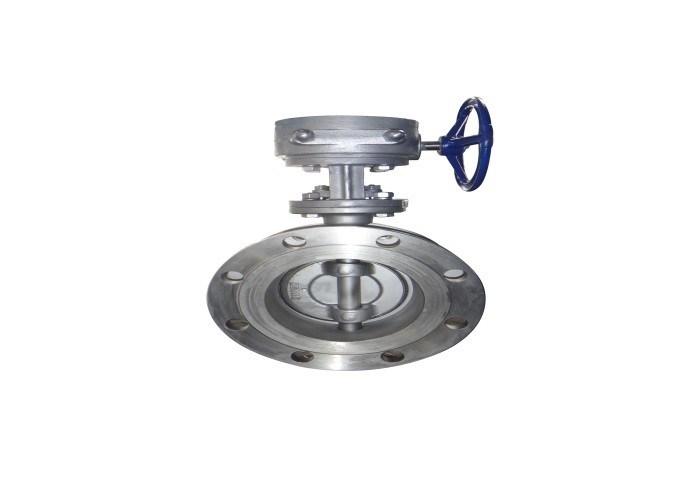

Zawór jest napędem elektrycznym lub ślimakowym, połączenie kołnierzowe, wdrożenie normy JB / T 8527, trzy mimośrodowe przepustnice to oś obrotu płytki motylkowej (oś trzpienia zaworu) i powierzchnia uszczelniająca płytki motylkowej odchylenia, oś obrotu gniazda zaworu a oś ścieżki przepływu korpusu zaworu tworzyła Kąt.
Zawór składa się z korpusu zaworu, płyty motylkowej, trzpienia zaworu, pierścienia uszczelniającego płyty motylkowej, pierścienia dociskowego płyty motylkowej, wspornika, pokrywy końcowej i innych części
OBSŁUGA ELEKTRYCZNA lub COCHLEAR, aby obrócić TRZPIEŃ o 90 ° i napędzać dysk o 90 °, aby otworzyć lub zamknąć.
Ponieważ produkt ma trzy mimośrodową strukturę, może wytwarzać efekt CAM w procesie otwierania i zamykania, zmniejszać moment obrotowy przełączania zaworu, zmniejszać zużycie między gniazdem a płytą motylkową, przedłużać żywotność zaworu
| Koniec kołnierza | GB/T 9113 |
| Twarzą w twarz | GB/T 12221 |
| Ciśnienie nominalne | 1,0,1,6 MPa |
| Odpowiednia temperatura | -29～425℃ |
| Odpowiednie medium | Ciecze żrące, takie jak woda, olej, para wodna i kwas azotowy. |
| Rodzaj |
Rozmiar |
Tabela danych | |||||||
| L | D | D1 | D2 | H1 | H2 | bf | Z-Φd | ||
| D343W- 10P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211,5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248,5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| Częściowe imię | Materiał |
| Korpus, dysk, jarzmo, dławnica, pokrywa końcowa | CF8 |
| Wał zaworu, kołek cylindryczny | F304 |
| Pierścień uszczelniający płyty motylkowej | 304+XB450 |
| Zapięcia w korpusie | 35/45 |
| Inne śruby łączące, nakrętki i podkładki | 201 |
1. Zawór przyjmuje trzy mimośrodowe struktury, z ściślejszą funkcją uszczelnienia, wydajność uszczelnienia jest niezawodna.
2. Pierścień uszczelniający płyty motylkowej przyjmuje wielowarstwową kombinację elastycznej płyty grafitowej i ze stali nierdzewnej, średnią odporność na korozję, erozję, bezobsługową, długą żywotność.
3. Powierzchnia uszczelniająca korpusu zaworu to technologia obróbki korpusu, odporna na średnią korozję i erozję, bezobsługowa, długa żywotność.
4. Wysoka wytrzymałość płyty motylkowej, duży obszar przepływu, mały opór przepływu.
5, wałek zaworu jest uszczelniony elastycznym uszczelnieniem grafitowym, im wyższe średnie ciśnienie, tym lepsze uszczelnienie.Zużycie szczeliwa można skompensować, kontynuując ściskanie dławnicy.
1. Ten produkt powinien być przechowywany w suchym magazynie i surowo zabrania się jego przechowywania na świeżym powietrzu.
2. Kierunek przepływu medium powinien być zgodny z kierunkiem strzałki na korpusie zaworu, gdy zawór jest zainstalowany.
3. Próbę ciśnieniową należy przeprowadzić przed instalacją i można ją zainstalować po przejściu testu.
4. Rurę i komorę zaworu należy wyczyścić przed montażem.
5. Produkt nie może być poddany działaniu dużej siły zewnętrznej po instalacji.
6. Warunki eksploatacji muszą spełniać wymagania techniczne określone w specyfikacjach wydajności.
7. W razie potrzeby ustaw wspornik zaworu.
8. Długotrwałe przechowywanie, regularna konserwacja.
9. Zasadniczo nie wolno otwierać pokrywy skrzynki elektrycznej, silnika i innych uszczelnionych części na zewnątrz w deszczowe dni.Podczas otwierania pokrywy skrzynki elektrycznej należy najpierw odłączyć zasilanie.
