Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pływający zawór kulowy | Kolor: | Żądanie klienta |
|---|---|---|---|
| Nazwa: | Zawór kulowy kołnierzowy | Standard: | Standard API |
| Rozmiar: | DN15~DN150 | Materiał korpusu: | 304; Stal nierdzewna |
| Połączenie: | flange; kołnierz; RF RF | Ciśnienie robocze: | 1,0-1,6 MPa (10-25 barów) |
| High Light: | 4-calowy pływający zawór kulowy z kołnierzem,pływający zawór kulowy z kołnierzem ze stali nierdzewnej,4-calowy kołnierzowy zawór pływakowy |
||

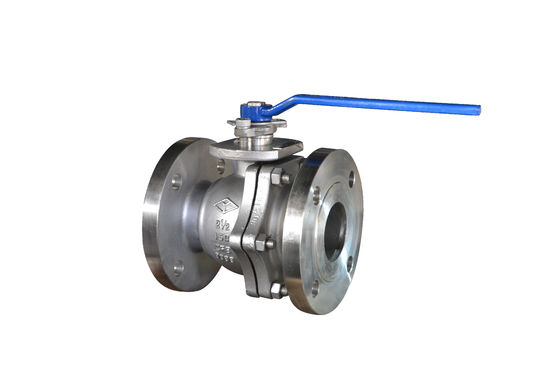

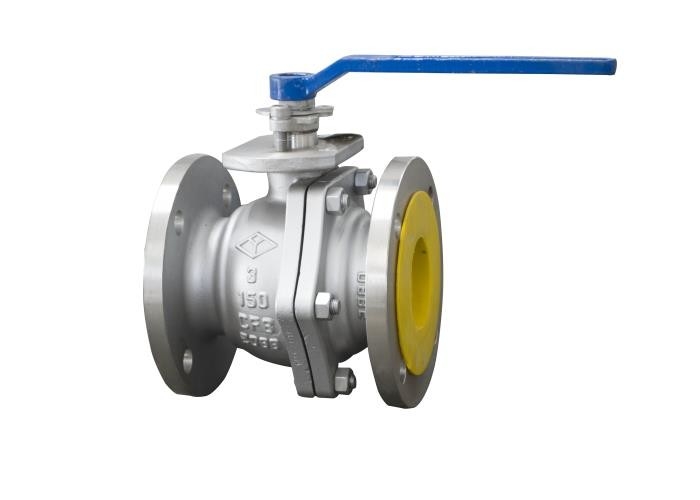

Zawory kulowe z kołnierzem ze stali nierdzewnej wymagają jedynie obrotu o 90 stopni i niewielkiego momentu obrotowego do szczelnego zamknięcia.Całkowicie równe wgłębienie korpusu zaworu dla medium zapewnia niewielki opór, bezpośrednio przez kanał przepływowy.ZAWORY KULOWE SĄ OGÓLNIE UWAŻANE ZA NAJLEPSZE DO BEZPOŚREDNIEGO OTWIERANIA I ZAMYKANIA, JEDNAK W OSTATNICH ROZWIĄZANIACH ZAPROJEKTOWANO JE DO PRZEPŁYWU I REGULACJI PRZEPŁYWU.Główną cechą zaworu kulowego jest jego zwarta konstrukcja, łatwa w obsłudze i konserwacji, odpowiednia do wody, rozpuszczalników, kwasów i gazu ziemnego oraz innych ogólnych mediów roboczych, ale także odpowiednia do złych warunków pracy mediów, takich jak nadtlenek wodoru, metan i etylen.Korpus zaworu kulowego może być integralny, można go również łączyć.Zawór tego typu należy montować w kierunku poziomym rurociągu.
Zawory kulowe z kołnierzem ze stali nierdzewnej działają poprzez obracanie trzpienia w celu otwarcia lub zablokowania zaworu.Lekki przełącznik zaworu kulowego, mały rozmiar, może być wykonany w dużym kalibrze, niezawodne uszczelnienie, prosta konstrukcja, wygodna konserwacja, powierzchnia uszczelniająca i powierzchnia sferyczna są często w stanie zamkniętym, niełatwe do erozji mediów, są szeroko stosowane w różnych gałęziach przemysłu
| Rodzaj | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60,5 | 35 | 1,6 | 4-Ф16 | 76 | 3,7 |
| 3/4 | 117 | 98 | 70 | 43 | 1,6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79,5 | 51 | 1,6 | 4-Ф16 | 90 | 4.2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1,6 | 4-Ф16 | 103 | 4,8 | |
| 1-1/2 | 165 | 125 | 98,5 | 73 | 1,6 | 4-Ф16 | 113 | 4,8 | |
| 2 | 178 | 150 | 120,4 | 92 | 1,6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139,7 | 105 | 1,6 | 4-Ф19 | 148 | 5,5 | |
| 3 | 203 | 190 | 152,4 | 127 | 1,6 | 4-Ф19 | 167 | 5,5 | |
| 4 | 229 | 230 | 190,5 | 157 | 1,6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215,9 | 186 | 1,6 | 8-Ф22 | 267 | 6,4 | |
| 6 | 394 | 280 | 241,3 | 216 | 1,6 | 8-Ф22 | 275 | 7 |
| Częściowe imię | Materiał |
| Ciało | CF8 |
| Łodyga, piłka | F304 |
| O-ring, opakowanie | PTFE |
| Możliwe usterki | Przyczyna niepowodzenia | Metoda usuwania usterek |
| 1. Wyciek powierzchni uszczelniającej | 1. Śruba środkowego kołnierza jest poluzowana. | 1. Dokręć równomiernie środkową śrubę kołnierza. |
| 2. Uszkodzenie powierzchni uszczelniającej. | 2. Napraw powierzchnię uszczelniającą lub wymień części. | |
| 2. Wyciek opakowania | 1. Niewystarczające opakowanie. | 1.Dodaj wypełniacz. |
| 2. Opakowanie nie jest mocno dociśnięte. | 2. Mocno dociśnij opakowanie. | |
| 3. Wyciek w środkowych ustach | 1. Środkowa podkładka kołnierza jest uszkodzona lub nieprawidłowa. | 1. Wymień uszczelkę środkowego kołnierza. |
| 2. Śruby kołnierza środkowego nie są dokręcone. | 2. Dokręć równomiernie środkową śrubę kołnierza. |
1. Ten produkt powinien być przechowywany w suchym magazynie i surowo zabrania się jego przechowywania na świeżym powietrzu.
2. Długotrwałe przechowywanie, regularna konserwacja.
3. Ten produkt można zainstalować w dowolnej pozycji rurociągu lub sprzętu, ale powinien być wygodny do otwierania i zamykania.
4. Przed instalacją należy przeprowadzić próbę ciśnieniową, aby spełnić wymagania przed instalacją.
5. Rurę i komorę zaworu należy wyczyścić przed montażem.
6. Produkt nie może być poddawany działaniu dużej siły zewnętrznej po instalacji.
7. Pozycja uchwytu wskazuje, czy zawór jest otwarty czy zamknięty.Uchwyt otwiera się, gdy jest płaski z osią rury, a zamyka, gdy jest prostopadły do osi rury.
8. Warunki pracy muszą być zgodne z wymaganiami specyfikacji wydajności
