Szczegóły Produktu:
Zapłata:
|

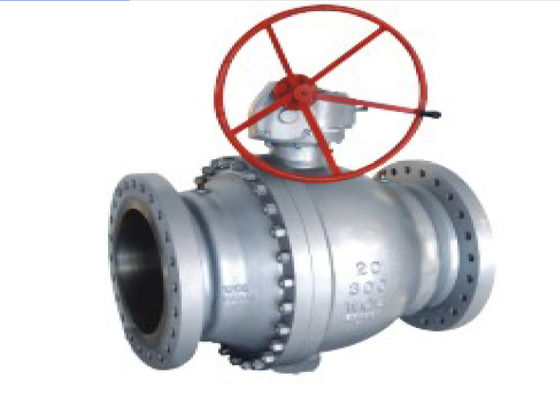

| Nazwa produktu: | Pływający zawór kulowy | Materiał: | A216 WCB |
|---|---|---|---|
| Kolor: | Żądanie klienta | Rodzaj: | Zawór kulowy |
| połączenie: | kołnierz | Moc: | Turbina |
| Siedziba: | A105 | trzon: | A182 f6a |
| Ciśnienie: | Średnie ciśnienie, wysokie ciśnienie | Średni: | Woda |
| High Light: | Odporny na zużycie zawór kulowy typu czopowego,zawór kulowy typu czopowego WCB,zawór kulowy turbiny A216 WCB |
||
Zawór kulowy i zasuwa z kołnierzem przekładni ślimakowej należą do tego samego typu zaworu.Różnica polega na tym, że jego zamykającą częścią jest kula.Kula obraca się wokół linii środkowej korpusu zaworu, otwierając się i zamykając.Zawór kulowy służy głównie do odcinania, rozprowadzania i zmiany kierunku przepływu medium w rurociągu.
Zawór jest odblokowywany lub blokowany przez obrócenie zaworu.Zawór kulowy ma zalety włącznika światła i małej objętości.Może być wykonany w dużej średnicy, niezawodne uszczelnienie, prosta konstrukcja i wygodna konserwacja.Powierzchnia uszczelniająca i powierzchnia kulista są często zamknięte, co nie jest łatwe do erozji przez medium.Jest szeroko stosowany w różnych gałęziach przemysłu.
Zawór kulowy kołnierzowy z przekładnią ślimakową służy głównie do odcinania, rozprowadzania i zmiany kierunku przepływu medium w rurociągu.Zawór kulowy to nowy typ zaworu szeroko stosowany w ostatnich latach.
| Obiekt testowy | Test powłoki | Test pieczęci | Test tylnej pieczęci | Test uszczelnienia powietrznego | |
| Średnia (MPa) | Woda (MPa) | Powietrze (MPa) | |||
| Ciśnienie (klasa) | 150 | 3.1 | 2,2 | 2,2 | 0,5-0,7 |
| 300 | 7,8 | 5,6 | 5,6 | ||
| 600 | 15,3 | 11.2 | 11.2 | ||
| 900 | 23,1 | 16,8 | 16,8 | ||
| Koniec kołnierza | ANSI 16.10 |
| Twarzą w twarz | ANSI B 16.10 |
| Projektowanie i produkcja | API 6D BS5351 |
| Klasa50 | Klasa 300 | Klasa600 | Klasa 900 | ||||||||||||||||||||||

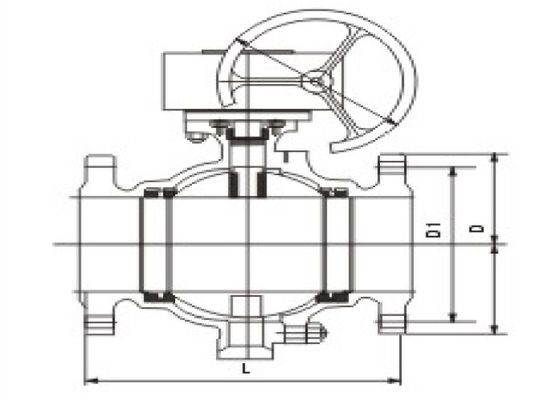

| DN | NPS | L | D | D1 | DN | NPS | L | D | D1 | DN | NPS | L | n | D1 | DN | NPS | L | C | D1 | ||||||
| RF | RW | RF | RW | RF | RTJ | RW | RTJ | RF | RW | ||||||||||||||||
| 100 | 4 | 229 | 305 | 229 | 190,5 | 100 | 4 | 305 | 305 | 254 | 200 | 50 | 2 | 292 | 295 | 292 | 165 | 127 | 50 | 2 | 366 | 371 | 368 | 216 | 165,1 |
| 125 | 5 | 356 | 381 | 254 | 216 | 125 | 5 | 381 | 361 | 279 | 235 | 65 | 2 1/2 | 330 | 333 | 330 | 190 | 149 | 65 | 21/2 | 419 | 422 | 419 | 244 | 190,5 |
| 150 | 6 | 394 | 457 | 279 | 241,5 | 150 | 6 | 403 | 457 | 318 | 270 | 80 | 3 | 356 | 359 | 356 | 210 | 168 | 80 | 3 | 381 | 384 | 381 | 241 | 190,5 |
| 200 | 8 | 457 | 521 | 343 | 298,5 | 200 | 8 | 502 | 521 | 381 | 330 | 100 | 4 | 432 | 435 | 432 | 273 | 216 | 100 | 4 | 457 | 460 | 457 | 202 | 235 |
| 250 | 10 | 533 | 559 | 408 | 362 | 250 | 10 | 568 | 559 | 4-C | 387,5 | 125 | 5 | 508 | 511 | 508 | 330 | 266,5 | 125 | 5 | 550 | 902 | 559 | 349 | 279,4 |
| 300 | 12 | 610 | 835 | 483 | 432 | 300 | 12 | 648 | 635 | 521 | 451 | 150 | 6 | 550 | 562 | 559 | 356 | 292 | 150 | 6 | 610 | 613 | 610 | 381 | 317,5 |
| 350 | 14 | 695 | 752 | 533 | 476 | 350 | 14 | 762 | 702 | 584 | 514,5 | 200 | 8 | 660 | 664 | 660 | 419 | 349 | 200 | 8 | 737 | 740 | 737 | 470 | 393,7 |
| 400 | 16 | 762 | 838 | 507 | 540 | 400 | 16 | 836 | 838 | 648 | 571,5 | 350 | 10 | 787 | 791 | 787 | 508 | 432 | 250 | 10 | 836 | 841 | 838 | 546 | 469,9 |
| 450 | 18 | 864 | 914 | 635 | 578 | 460 | 18 | 914 | 914 | 711 | 628,5 | 300 | 12 | 838 | 841 | 838 | 559 | 489 | 300 | 12 | 965 | 968 | 965 | 610 | 533,4 |
| 500 | 10 | 914 | g 1 | 699 | 635 | 500 | 20 | 991 | 991 | 775 | 666 | 350 | 14 | 889 | 892 | 889 | 603 | 527 | 350 | 14 | 1029 | 1038 | 1028 | 640 | 558,8 |
| 600 | 24 | 1007 | 1143 | 813 | 749,5 | 600 | 24 | 1143 | 1143 | 914 | 813 | 400 | 16 | 991 | 994 | 991 | 686 | 603 | 400 | 16 | 1130 | 1140 | 1130 | 705 | 616 |
| 650 | 20 | 1143 | 1246 | 796 | 412 | 650 | 25 | 1245 | 1245 | 867 | 803,5 | 450 | 18 | 1092 | 1095 | 1092 | 743 | 654 | |||||||
| 700 | 2B | 1245 | 1346 | 837 | 795,5 | 700 | 28 | 1346 | 1346 | 921 | 857 | 500 | 20 | 1194 | 1200 | 1194 | 813 | 724 | |||||||
| 750 | 30 | 1295 | 1397 | 887 | 846 | 750 | 30 | 1397 | 1397 | 991 | 921 | 600 | 24 | 1397 | 1407 | 1397 | 940 | 838 | |||||||
| 800 | 32 | 1372 | 1524 | 941 | 900 | 800 | 32 | 1524 | 1524 | 1054 | 978 | ||||||||||||||
| 900 | 36 | 1524 | 1727 | 1057 | 1009,5 | 900 | 36 | 1727 | 1727 | 1172 | 1089 | ||||||||||||||
