Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pływający zawór kulowy | Nazwa: | zawór kulowy z kołnierzem; |
|---|---|---|---|
| Połączenie: | koniec kołnierza/RF/kołnierz | Moc: | Uchwyt |
| Nacisk: | 1,6 mpa | Materiał korpusu: | 304 / stal nierdzewna |
| Kolor: | Customer's Request; Żądanie Klienta; stainless steel face twarz ze stali | Temperatura mediów: | ≤150 ℃ |
| High Light: | Pływający zawór kulowy 304ss,pływający zawór kulowy ze stali nierdzewnej,pływający zawór kulowy 80 mm |
||

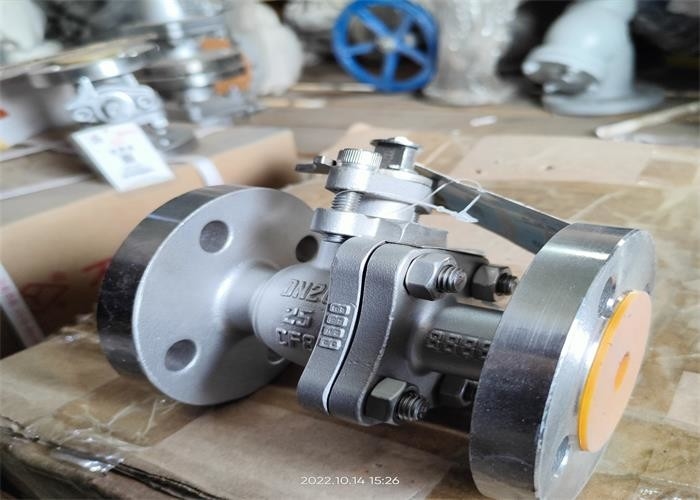

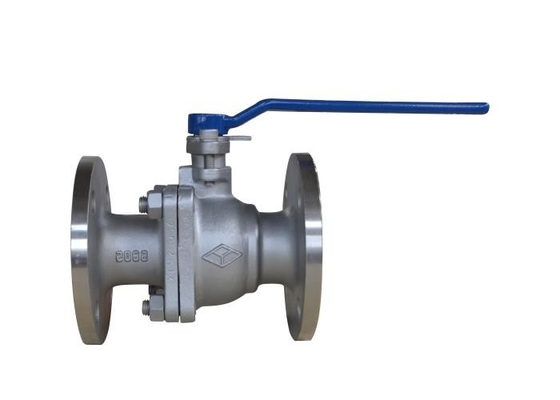

Zawór składa się z korpusu zaworu, kuli, trzpienia, uchwytu i innych części, obracając uchwyt, aby obrócić trzpień
90 °, trzpień napędza kulę, aby obrócić się o 90 °, aby zrealizować otwieranie i zamykanie.
Zawór może być używany do otwierania i zamykania rurociągów i urządzeń z mediami korozyjnymi
| Rodzaj | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Częściowe imię | Materiał |
| Ciało | CF8 |
| Łodyga, piłka | F304 |
| O-ring, opakowanie | PTFE |
| Ciśnienie nominalne |
1,6, 2,5 MPa |
| Średnica nominalna |
DN15-DN200mm |
| Temperatura | ≤150 ℃ |
| Mediun | Woda, ropa, gaz |
| Oznakowanie projektu |
GB/T 12237 |
| Twarzą w twarz |
GB/T 12221 |
| Kontrola i badania |
GB/T 26480 |
1. Ten produkt powinien być przechowywany w suchym magazynie i surowo zabrania się jego przechowywania na świeżym powietrzu.
2. Długotrwałe przechowywanie, regularna konserwacja.
3. Ten produkt można zainstalować w dowolnej pozycji rurociągu lub sprzętu, ale powinien być wygodny do otwierania i zamykania.
4. Przed instalacją należy przeprowadzić próbę ciśnieniową, aby spełnić wymagania przed instalacją.
5. Rurę i komorę zaworu należy wyczyścić przed montażem.
6. Produkt nie może być poddawany działaniu dużej siły zewnętrznej po instalacji.
7. Pozycja uchwytu wskazuje, czy zawór jest otwarty czy zamknięty.Uchwyt otwiera się, gdy jest płaski z osią rury, a zamyka, gdy jest prostopadły do osi rury.
8. Warunki eksploatacji muszą być zgodne z wymogami specyfikacji wydajności.
| Możliwe usterki | Przyczyna niepowodzenia | Metoda usuwania usterek |
| Wyciek powierzchni uszczelniającej |
1. Śruba środkowego kołnierza jest poluzowana. 2. Uszkodzenie powierzchni uszczelniającej. |
1. Dokręć równomiernie środkową śrubę kołnierza. 2. Napraw powierzchnię uszczelniającą lub wymień części. |
| Wyciek opakowania |
1. Niewystarczające opakowanie. 2. Opakowanie nie jest mocno dociśnięte. |
1 Dodaj wypełniacz. 2. Mocno dociśnij opakowanie. |
| Wyciek w środkowych ustach |
1. Środkowa podkładka kołnierza jest uszkodzona lub nieprawidłowa. 2. Śruby kołnierza środkowego nie są dokręcone. |
1. Wymień podkładkę kołnierza środkowego. 2. Dokręć równomiernie środkową śrubę kołnierza. |
