Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pływający zawór kulowy | Kolor: | Niebieski; klienci |
|---|---|---|---|
| średni: | woda | Materiał korpusu: | żelazo, żelazo szare, żeliwo sferoidalne, |
| Połączenie: | flange end; koniec kołnierza; RF RF | Ciśnienie robocze: | 1,0 ~ 1,6 MPa |
| Rodzaj: | Zawór kulowy, zawór pływakowy | materiał kulkowy: | HT200; 304 |
| Temperatura mediów: | Średnia temperatura | Otwarte środki: | Uchwyt |

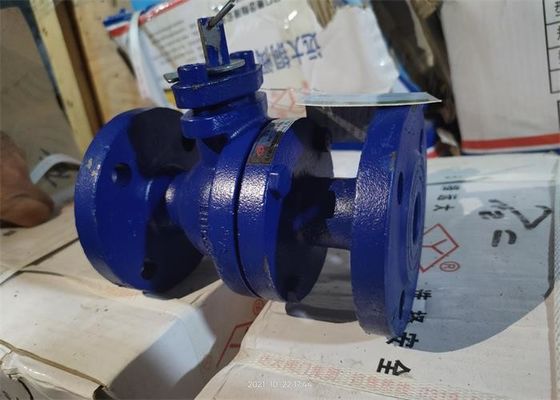

| High Light: | Zawór kulowy pływający z żeliwa szarego,zawór kulowy pływający o średnicy 80 mm,zawór kulowy pływający średniej wody |
||

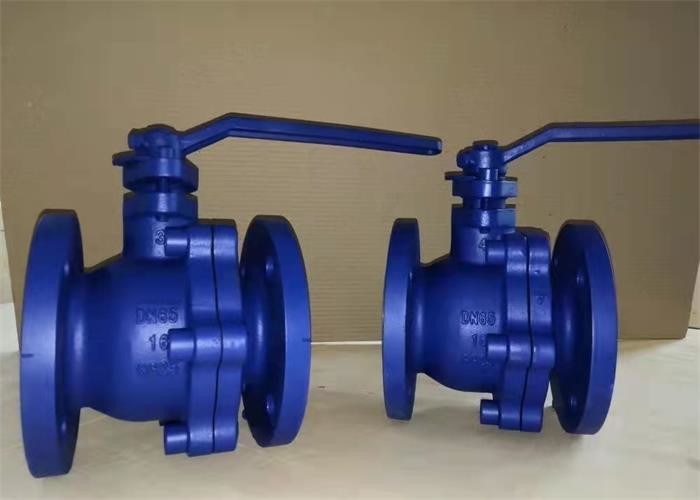

Zawór składa się z korpusu zaworu, kuli, trzpienia zaworu, dławnicy, płyty ograniczającej, uchwytu i innych części, uchwytu i osi rurociągu równoległej do zaworu znajduje się w pozycji otwartej, a oś rury prostopadła do pozycji zamkniętej, obracając uchwyt 90 stopni do realizacji otwierania i zamykania
| Rodzaj |
Rozmiar |
informacje (mm) | ||||||
| L | D | D1 | D2 | bf | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Częściowe imię | Materiał części |
| Ciało | Żeliwo szare Żeliwo sferoidalne |
| Piłka | Żeliwo szare chromowane /201 |
| Trzon | Stal węglowa, stal nierdzewna |
| Pierścień uszczelniający | PTFE |
| Uszczelka | Elastyczny grafit |
| uchwyt | HT200/QT450-10 |
| Uszczelka | PTFE |
| tablica limitów | Q235 |
| Dławnica | HT200/QT450-10 |
1. Prosta konstrukcja, dobra technologia produkcji, elastyczne i szybkie otwieranie i zamykanie, szeroki zakres zastosowań.
2. Trzpień przyjmuje strukturę zapobiegającą wydmuchiwaniu, aby zwiększyć bezpieczeństwo zaworu kulowego.
3. Medium może płynąć z obu stron korpusu zaworu w dowolnym kierunku, może osiągnąć cel włączenia lub wyłączenia
· Ciśnienie nominalne: 1,0/1,6 MPa
· Średnica nominalna: DN15-150mm
· Obowiązująca temperatura i medium: Głównym materiałem jest żeliwo szare: stosowana temperatura 0 ℃ ~ 120 ℃, odpowiednie medium: woda;para nasycona ≤ 0,2 MPa;Olej o ogólnej jakości ≤1,4 MPa.
· Projekt i produkcja: zawór kulowy z żelaza i miedzi GB/T 15185
· Długość konstrukcji: długość metalowej konstrukcji zaworu GB / T 12221
· Końcówka łącząca: zintegrowany kołnierz żeliwny GB/T 17241.6
· Kontrola i test: test ciśnieniowy zaworu przemysłowego GB / T13927
1. Prosta konstrukcja, dobra technologia produkcji, elastyczne i szybkie otwieranie i zamykanie, szeroki zakres zastosowań.
2. Trzpień przyjmuje strukturę zapobiegającą wydmuchiwaniu, aby zwiększyć bezpieczeństwo zaworu kulowego.
3. Medium może płynąć z obu stron korpusu zaworu w dowolnym kierunku, może osiągnąć cel włączenia lub wyłączenia.
Środki ostrożności dotyczące przechowywania, instalacji i użytkowania
1. Ten zawór jest przechowywany w suchym magazynie i surowo zabrania się jego przechowywania na świeżym powietrzu.
2. Przechowywanie długoterminowe powinno być regularnie konserwowane.
3. Produkt może być instalowany w dowolnej pozycji i dowolnym rurociągu, a warunki pracy powinny być zgodne z wymaganiami specyfikacji wydajności.
4. Przed instalacją należy przeprowadzić próbę ciśnieniową, aby spełnić wymagania przed instalacją.
5. Rurę i komorę zaworu należy wyczyścić przed montażem.
6. Po zamontowaniu produkt nie powinien być poddawany działaniu dużej siły zewnętrznej.
7. Kierunek rączki powinien być zgodny z kierunkiem kwadratowego rowka trzpienia.
8. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy wykonać ochronę izolacji;Jako zawór końcowy należy go ogrzewać rurą lub płaszczem, aby temperatura ścianki rury nie spadła poniżej 0 ℃.
9. Surowo zabrania się instalowania i użytkowania w rurociągu w warunkach wibracji lub gwałtownych zmian temperatury medium.
