Szczegóły Produktu:
Zapłata:
|

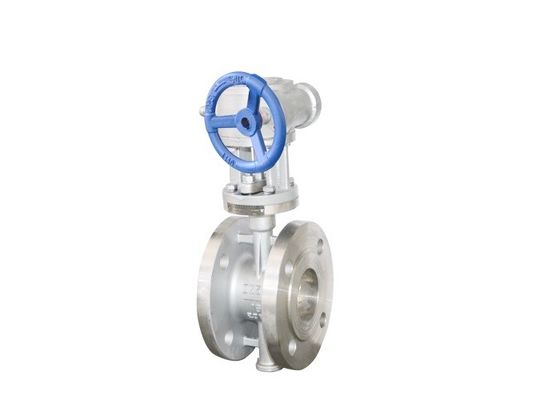

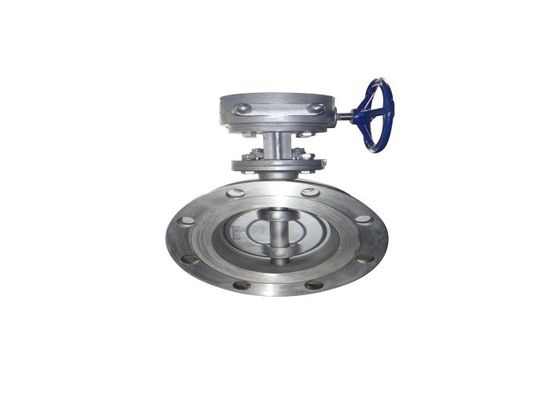

| Nazwa produktu: | Zawór motylkowy kołnierzowy | Materiał produktu: | Stal nierdzewna |
|---|---|---|---|
| Moc: | Turbina | średni: | Woda, para wodna, żrąca ciecz |
| Materiał płyty: | Stal nierdzewna | Materiał siedziska: | Stal nierdzewna |
| Kolor: | Kolor materiału | Nacisk: | 1,0/1,6 MPa |
| High Light: | Typ kołnierza przepustnicy dn300,typ kołnierza przepustnicy ze stali nierdzewnej,przepustnica kołnierzowa dn300 |
||
Zawór może być stosowany w rurociągu i wyposażeniu mediów korozyjnych do blokowania, uszczelniania i regulacji natężenia przepływu, pozycja całkowicie otwarta, natężenie przepływu medium w rurociągu nie powinno być większe niż 5 M / s
| Rodzaj | DN | Rozmiar | |||||||
| L | D | D1 | D2 | H1 | H2 | bf | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211,5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248,5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| Częściowe imię | Materiał |
| Korpus, dysk, jarzmo, dławik, pokrywa końcowa | CF8 |
| Wał zaworu, kołek cylindryczny | F304 |
| Pierścień uszczelniający płyty motylkowej | 304+XB450 |
| Zapięcia w korpusie | 35/45 |
| Inne śruby łączące, nakrętki i podkładki | 201 |
· Ciśnienie nominalne: 1,0, 1,6 MPa
· Średnica nominalna: DN50-DN600mm
· Obowiązująca temperatura i medium:
· Głównym materiałem jest stal nierdzewna CF8, odpowiednia temperatura -29 ~ 425 ℃, odpowiednie medium: woda, olej, para wodna i płyn żrący kwas azotowy.
· Projekt i wykonanie: zawór motylkowy JB/T 8527 z metalową uszczelką
· Długość konstrukcji: długość metalowej konstrukcji zaworu GB / T 12221
· Końcówka łącząca: zintegrowany kołnierz do rur stalowych GB / T 9113
· Kontrola i test: kontrola i test zaworu GB / T 13927
1. Zawór przyjmuje trzy mimośrodowe struktury, z ściślejszą funkcją uszczelnienia, wydajność uszczelnienia jest niezawodna.
2. Pierścień uszczelniający płyty motylkowej przyjmuje wielowarstwową kombinację elastycznej płyty grafitowej i ze stali nierdzewnej, średnią odporność na korozję, erozję, bezobsługową, długą żywotność.
3. Powierzchnia uszczelniająca korpusu zaworu to technologia obróbki korpusu, odporna na średnią korozję i erozję, bezobsługowa, długa żywotność.
4. Wysoka wytrzymałość płyty motylkowej, duży obszar przepływu, mały opór przepływu.
5, wałek zaworu jest uszczelniony elastycznym uszczelnieniem grafitowym, im wyższe średnie ciśnienie, tym lepsze uszczelnienie.Zużycie szczeliwa można skompensować, kontynuując ściskanie dławnicy.
1. Ten produkt powinien być przechowywany w suchym magazynie i surowo zabrania się jego przechowywania na świeżym powietrzu.
2. Kierunek przepływu medium powinien być zgodny z kierunkiem strzałki na korpusie zaworu, gdy zawór jest zainstalowany.
3. Próbę ciśnieniową należy przeprowadzić przed instalacją i można ją zainstalować po przejściu testu.
4. Rurę i komorę zaworu należy wyczyścić przed montażem.
5. Produkt nie może być poddany działaniu dużej siły zewnętrznej po instalacji.
6. Warunki eksploatacji muszą spełniać wymagania techniczne określone w specyfikacjach wydajności.
7. W razie potrzeby ustaw wspornik zaworu.
8. Długotrwałe przechowywanie, regularna konserwacja.
