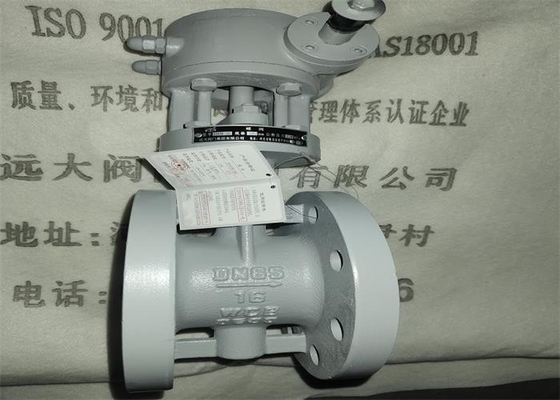

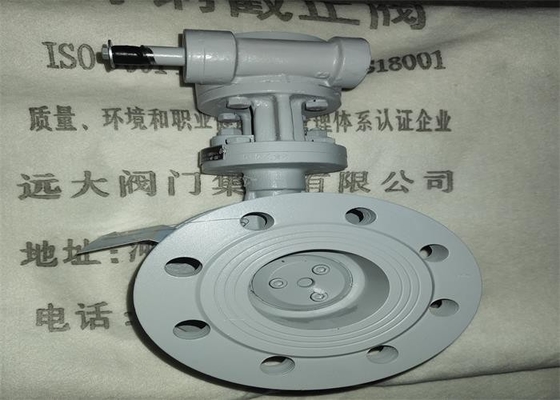

Korpus i dysk ze stali węglowej PN1.6 MPA, zawór motylkowy z kołnierzem

Stosowanie:

Zawór może być stosowany w rurociągu lub sprzęcie do zamykania, podłączania i regulacji przepływu

Rozmiar połączenia:

Materiał głównej części

Cechy zaworu:

Zawór jest napędem ślimakowym, połączeniem kołnierzowym, standardem konstrukcyjnym JB / T 8527, trzema mimośrodami

Zawór motylkowy, że oś obrotu płytki motylkowej (oś trzonu) i powierzchnia uszczelniająca płytki motylkowej odchylenia, obrót gniazda

Oś i oś kanału przepływu korpusu zaworu tworzą kąt.Zawór składa się z korpusu zaworu, płytki motylkowej, trzpienia zaworu i płytki motylkowej

Pierścień uszczelniający, pierścień dociskowy płyty motylkowej, wspornik, pokrywa końcowa i inne części.

2. Poprzez operację ślimaka trzpień zaworu obraca się o 90 °, a płytka motylkowa obraca się o 90 °, aby zrealizować otwór

Włączone lub wyłączone.Ponieważ produkt ma trzy ekscentryczne struktury, może wytworzyć efekt CAM w procesie otwierania i zamykania;

Należy zmniejszyć moment przełączania zaworu, zmniejszyć zużycie między gniazdem a płytą motylkową, przedłużyć zawór

Żywotność.

Sprawy wymagające uwagi:

1. Ten zawór jest przechowywany w suchym magazynie i surowo zabrania się jego przechowywania na świeżym powietrzu.

2. Długotrwałe przechowywanie, regularna konserwacja.

3. Zawór jest instalowany na rurociągu poziomym lub pionowym, ale powinien być łatwy do otwierania i zamykania.

4. Przed instalacją należy przeprowadzić próbę ciśnieniową, aby spełnić wymagania przed instalacją.

5. Rurę i komorę zaworu należy wyczyścić przed montażem.

6. Zawór nie może być poddany działaniu dużej siły zewnętrznej po instalacji.

7. Kierunek przepływu medium powinien być zgodny z kierunkiem strzałki korpusu zaworu podczas instalacji.

8. Warunki eksploatacji muszą spełniać wymagania techniczne określone w specyfikacjach wydajności.
