Szczegóły Produktu:
Zapłata:
|

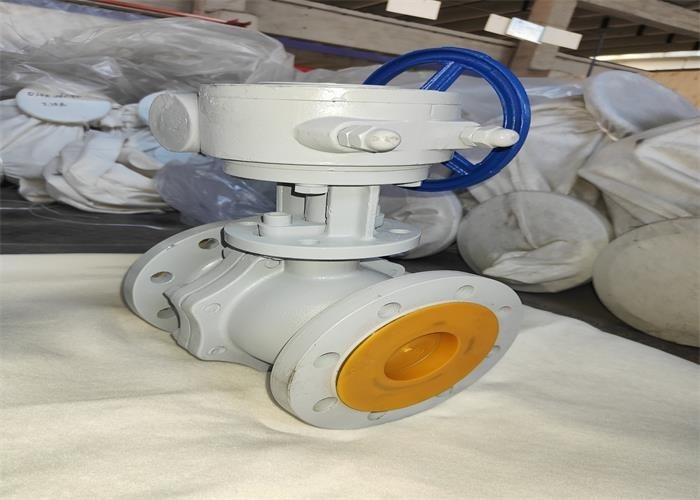

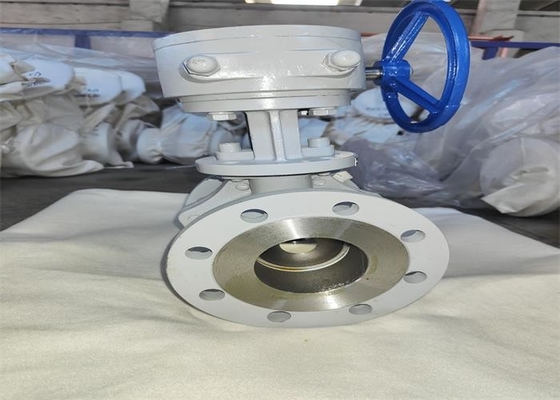

| Nazwa produktu: | Pływający zawór kulowy | Kolor: | Biały, życzenie klienta |
|---|---|---|---|
| Rozmiar: | DN50~DN250 | średni: | olej, woda |
| Ciśnienie robocze: | 1,6 ~ 2,5 MPa | Moc: | Zmotoryzowany |
| Temperatura mediów: | Wysoka temperatura | Foka: | PTFE |
| High Light: | 2-calowy pływający zawór kulowy,pływający zawór kulowy w trybie napędu turbiny,pływający zawór ze stali węglowej 2 cale |
||
·Projekt i produkcja: GB / T 12237 zawory kulowe kołnierzowe i spawane doczołowo
·Długość konstrukcyjna: GB / T 12221 długość konstrukcyjna zaworów metalowych
·Koniec połączenia: integralny kołnierz rury stalowej GB / T 9113.1
·Inspekcja i test: GB / T 26480 inspekcja i test zaworów
| Rodzaj | DN | L | φ4 | φ3 | φ2 | bf | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Główną częścią | Materiał |
| Ciało | WCB |
| Łodyga, piłka | 2Cr13 |
| Pieczęć, pakowanie | PTFE |
Możliwe usterki i metody eliminacji
| Możliwe usterki | Przyczyna awarii | Metoda usuwania usterek |
| Wyciek powierzchni uszczelniającej | 1. Śruby środkowego kołnierza są poluzowane. 2. Powierzchnia uszczelniająca jest uszkodzona. |
1. Równomiernie dokręć śruby środkowego kołnierza. 2. Przytnij powierzchnię uszczelniającą lub wymień części. |
| Wyciek opakowania | 1. Niewystarczające opakowanie. 2. Opakowanie nie jest zagęszczone. |
1. Dodaj wypełniacz. 2. Kompaktowe opakowanie |
| Wyciek w środkowych ustach | 1. Pad Sino French jest uszkodzony lub nieważny. 2. Śruby środkowego kołnierza nie są dokręcone. |
1. Wymień uszczelkę środkowego kołnierza. 2. Równomiernie dokręć śruby środkowego kołnierza |
1. Produkt powinien być przechowywany w suchym magazynie i nie może być składowany na wolnym powietrzu.
2. W przypadku długotrwałego przechowywania wymagana jest regularna konserwacja.
3. Ten produkt można zainstalować w dowolnej pozycji rurociągu lub sprzętu, ale powinien być łatwy do otwierania i zamykania.
4. Próbę ciśnieniową należy przeprowadzić przed instalacją, a instalację można przeprowadzić tylko wtedy, gdy spełnia wymagania.
5. Oczyścić rurę i komorę zaworu przed instalacją.
6. Produkt nie może być poddawany działaniu dużych sił zewnętrznych po instalacji.
7. Pozycja uchwytu wskazuje, że zawór jest otwarty lub zamknięty.Uchwyt otwiera się, gdy jest równoległy do osi rurociągu, a zamyka, gdy jest prostopadły do osi rurociągu.
8. Warunki eksploatacji muszą być zgodne z wymaganiami specyfikacji wydajności.
