Szczegóły Produktu:
Zapłata:
|

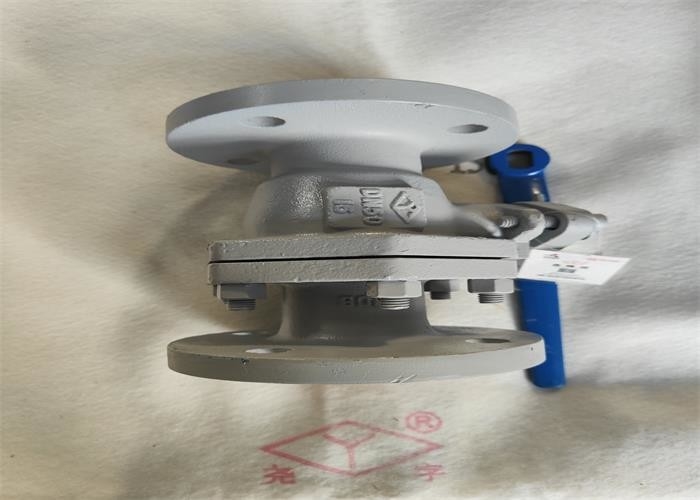

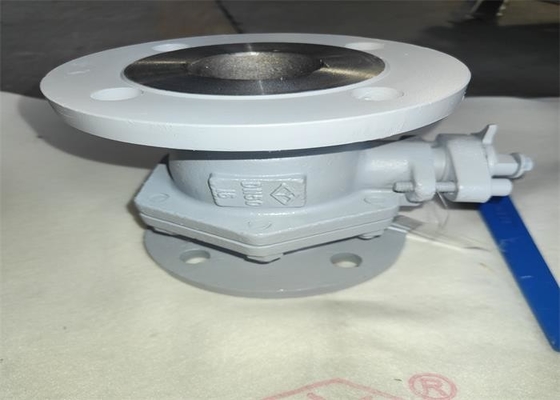

| Nazwa produktu: | Pływający zawór kulowy | Nacisk: | 2,5Mpa, wysokie ciśnienie |
|---|---|---|---|
| Materiał: | Odlew; CS | Kolor: | Customer's Request; Żądanie Klienta; Grey white Szaro-biały |
| Połączenie: | kołnierz (RF) | Rozmiar: | DN15~DN200 |
| średni: | Woda, olej, para wodna | Moc: | Uchwyt |
| High Light: | rurociągi naftowe pływający zawór zwrotny kulowy,pływający zawór zwrotny kulowy 2.5mpa,pływający zawór kulowy rurociągów wodnych; |
||
·Projekt i produkcja: zawór kulowy GB / t12237
·Długość konstrukcyjna: GB / t12221 długość konstrukcyjna zaworów metalowych
·Koniec połączenia: zintegrowany kołnierz rury stalowej GB / T 9113
·Inspekcja i test: GB / T 26480 inspekcja i test zaworów
| Częściowe imię | Materiał |
| Ciało | WCB |
| Łodyga, piłka | 2Cr13 |
| Pieczęć, opakowanie | PTFE |
| Rodzaj | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| Możliwe usterki | Przyczyna awarii | Metoda usuwania usterek |
| Wyciek powierzchni uszczelniającej |
1. Śruby środkowego kołnierza są poluzowane. 2. Powierzchnia uszczelniająca jest uszkodzona. |
1. Równomiernie dokręć śruby środkowego kołnierza. 2. Przytnij powierzchnię uszczelniającą lub wymień części. |
| Wyciek opakowania |
1. Niewystarczające opakowanie. 2. Opakowanie nie jest zagęszczone. |
1. Dodaj wypełniacz. 2. Kompaktuj opakowanie! |
| Wyciek w środkowych ustach |
1. Pad Sino French jest uszkodzony lub nieważny. 2. Śruby środkowego kołnierza nie są dokręcone. |
1. Wymień uszczelkę środkowego kołnierza. 2. Równomiernie dokręć śruby środkowego kołnierza. |
1. Produkt powinien być przechowywany w suchym magazynie i nie może być składowany na wolnym powietrzu.
2. W przypadku długotrwałego przechowywania wymagana jest regularna konserwacja.
3. Ten produkt można zainstalować w dowolnej pozycji rurociągu lub sprzętu, ale powinien być łatwy do otwierania i zamykania.
4. Próbę ciśnieniową należy przeprowadzić przed instalacją, a instalację można przeprowadzić tylko wtedy, gdy spełnia wymagania.
5. Oczyścić rurę i komorę zaworu przed instalacją.
6. Produkt nie może być poddawany działaniu dużych sił zewnętrznych po instalacji.
7. Pozycja uchwytu wskazuje, że zawór jest otwarty lub zamknięty.Uchwyt otwiera się, gdy jest równoległy do osi rurociągu, a zamyka, gdy jest prostopadły do osi rurociągu.
8. Warunki eksploatacji muszą być zgodne z wymaganiami specyfikacji wydajności.
