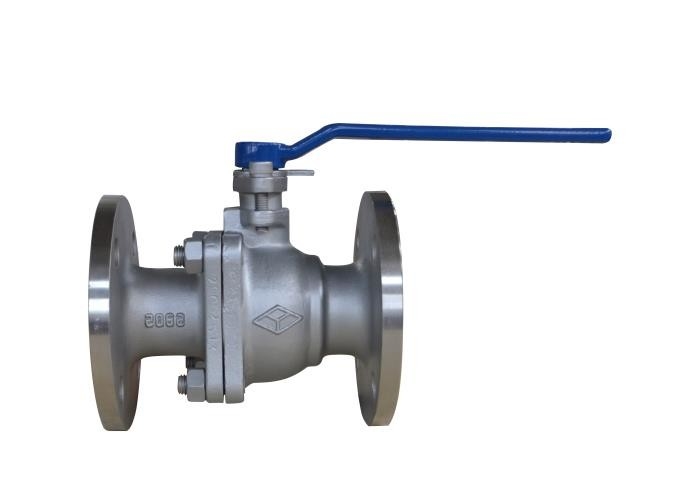

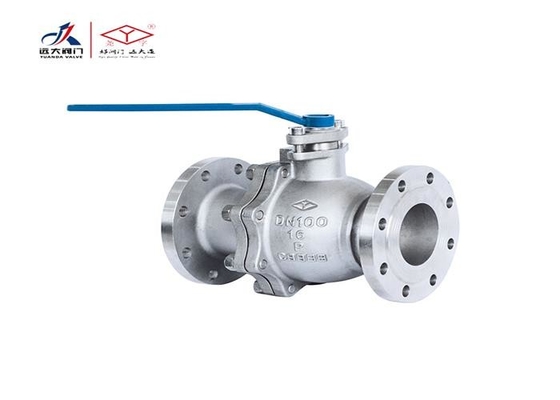

Ciśnienie 1,6 MPa, materiał ze stali nierdzewnej SS304, pływający zawór kulowy

Zasada działania

Zawór składa się z korpusu zaworu, kuli, trzpienia zaworu, uchwytu i innych części.Trzon zaworu obraca się, obracając uchwyt

90 °, drążek zaworu napędza kulę, aby obrócić się o 90 °, aby zrealizować otwieranie i zamykanie.

Rozmiar połączenia

Materiał głównych części

Instrukcje dotyczące przechowywania, instalacji i użytkowania

1. Produkt powinien być przechowywany w suchym magazynie i nie może być składowany na wolnym powietrzu.

2. W przypadku długotrwałego przechowywania wymagana jest regularna konserwacja.

3. Ten produkt można zainstalować w dowolnej pozycji rurociągu lub sprzętu, ale powinien być łatwy do otwierania i zamykania.

4. Próbę ciśnieniową należy przeprowadzić przed instalacją, a instalację można przeprowadzić tylko wtedy, gdy spełnia wymagania.

5. Oczyścić rurę i komorę zaworu przed instalacją.

6. Produkt nie może być poddawany działaniu dużych sił zewnętrznych po instalacji.

7. Pozycja uchwytu wskazuje, że zawór jest otwarty lub zamknięty.Uchwyt otwiera się, gdy jest równoległy do ​​osi rurociągu, a zamyka, gdy jest prostopadły do ​​osi rurociągu.

8. Warunki eksploatacji muszą być zgodne z wymaganiami specyfikacji działania

Przyjęty standard

·Projektowanie i produkcja: stalowe zawory kulowe dla przemysłu naftowego, petrochemicznego i pokrewnych (GB / T 12237)

·Długość konstrukcyjna: GB / T 12221 długość konstrukcyjna zaworów metalowych

·Koniec połączenia: integralny kołnierz rury stalowej JB / T 79.1

·Inspekcja i test: GB / T 26480 inspekcja i test zaworów
