Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pływający zawór kulowy | Moc: | Uchwyt |
|---|---|---|---|
| Nacisk: | 150LB | Temperatura mediów: | -29 ~ 150 ℃ |
| średni: | Woda, olej, para | Kolor: | Żądanie klienta |
| materiał kulkowy: | F304 | Wielkość portu: | 1/2"~8" |
| High Light: | zawór pływający wodny 4 cale,zawór pływający kołnierzowy 4 cale,zawór kulowy pływający 150lb; |
||
Zawór ten nadaje się do otwierania i zamykania rurociągów wodnych, parowych i olejowych.

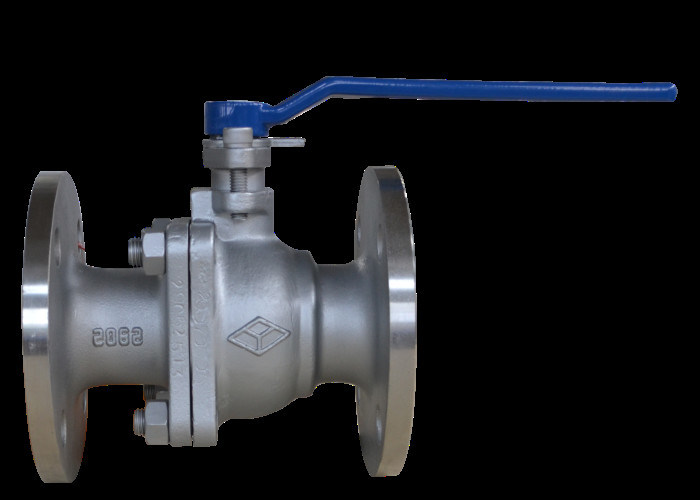

Zawór składa się z korpusu zaworu, kuli, trzpienia zaworu, uchwytu i innych części.Trzon zaworu obraca się, obracając uchwyt
90 °, drążek zaworu napędza kulę, aby obrócić się o 90 °, aby zrealizować otwieranie i zamykanie.
| Rodzaj | Ciśnienie (funty) | ciśnienie próbne | odpowiednia temperatura ℃ | odpowiednie medium | |
| siła (woda) (MPa) | uszczelnienie (woda) (MPa) | ||||
| API(B)Q41F-150Lb(C) | 150 | 3,0 | 2.2 | ≤150 ℃ | woda, para, olej; |
·Projekt i produkcja: API 6D
·Długość konstrukcji: API 6D
·Koniec połączenia: ASME B16.5
·Kontrola i test: API 6D
| Częściowe imię | Materiał |
| Ciało | ASTM A216 WCB |
| Łodyga, piłka | ASTM A182 F304 |
| Pieczęć, pakowanie | PTFE |
| DN | L | D | D1 | D2 | b | Nh | f | H |
| 15 | 108 | 90 | 60,3 | 35 | 8,0 | 4-ф16 | 1,6 | 105 |
| 20 | 117 | 100,0 | 70 | 43 | 9,0 | 4-ф16 | 1,6 | 106 |
| 25 | 127 | 110 | 79,4 | 51 | 9,6 | 4-ф16 | 1,6 | 121 |
| 32 | 140 | 115 | 89 | 63,5 | 11.2 | 4-ф16 | 1,6 | 131 |
| 40 | 165 | 125 | 98,4 | 73,2 | 12,7 | 4-ф16 | 1,6 | 135 |
| 50 | 178 | 150 | 120,7 | 92 | 14,3 | 4-ф19 | 1,6 | 146 |
| 65 | 190 | 180 | 139,7 | 104,7 | 16,0 | 4-ф19 | 1,6 | 170 |
| 80 | 203 | 190 | 152,5 | 127 | 17,5 | 4-ф19 | 1,6 | 189 |
| 100 | 229 | 230 | 190,5 | 157,2 | 22,3 | 8-ф16 | 1,6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1,6 | 235 |
| 150 | 394 | 280 | 241,5 | 216 | 23,9 | 8-ф22 | 1,6 | 285 |
| 200 | 457 | 345 | 298,5 | 270 | 27,0 | 8-ф22 | 1,6 | 428 |
| Możliwe usterki | Przyczyna awarii | Metoda usuwania usterek |
| Wyciek powierzchni uszczelniającej |
1. Śruby środkowego kołnierza są poluzowane. 2. Powierzchnia uszczelniająca jest uszkodzona. |
1. Równomiernie dokręć śruby środkowego kołnierza. 2. Przytnij powierzchnię uszczelniającą lub wymień części. |
| Wyciek opakowania |
1. Niewystarczające opakowanie. 2. Opakowanie nie jest zagęszczone. |
1. Dodaj wypełniacz. 2. Kompaktuj opakowanie. |
| Wyciek w środkowych ustach |
1. Pad Sino French jest uszkodzony lub nieważny. 2. Śruby środkowego kołnierza nie są dokręcone. |
1. Wymień uszczelkę środkowego kołnierza. 2. Równomiernie dokręć śruby środkowego kołnierza.
|
1. Produkt powinien być przechowywany w suchym magazynie i nie może być składowany na wolnym powietrzu.
2. W przypadku długotrwałego przechowywania wymagana jest regularna konserwacja.
3. Ten produkt można zainstalować w dowolnej pozycji rurociągu lub sprzętu, ale powinien być łatwy do otwierania i zamykania.
4. Próbę ciśnieniową należy przeprowadzić przed instalacją, a instalację można przeprowadzić tylko wtedy, gdy spełnia wymagania.
5. Oczyścić rurę i komorę zaworu przed instalacją.
6. Produkt nie może być poddawany działaniu dużych sił zewnętrznych po instalacji.
7. Pozycja uchwytu wskazuje, że zawór jest otwarty lub zamknięty.Uchwyt otwiera się, gdy jest równoległy do osi rurociągu, a zamyka, gdy jest prostopadły do osi rurociągu.
8. Warunki eksploatacji muszą być zgodne z wymaganiami specyfikacji wydajności.
