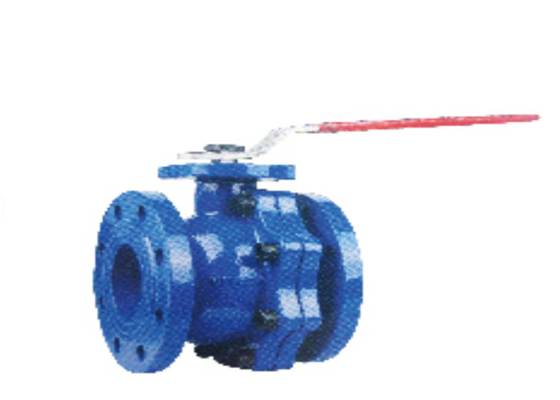

Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pływający zawór kulowy | Materiał korpusu: | Żelazo szare; |
|---|---|---|---|
| Połączenie: | flange; kołnierz; RF RF | średni: | woda |
| Kolor: | niebieski, prośba klienta | Nacisk: | Niskie ciśnienie, 1,6 MPa |
| Moc: | Uchwyt | Temperatura mediów: | -20 ~ 100 ℃ |
| High Light: | pływający zawór zwrotny ss 201,pływający zawór zwrotny z kołnierzem żelaznym,pływający zawór kulowy ss 201; |
||
Ten zawór służy do otwierania i zamykania niekorozyjnego rurociągu medium
| Koniec kołnierza | EN 1092-2 |
| Długość zabudowy DN15-DN100 | DIN3202 F4 |
| Długość zabudowy DN125-DN250 | DIN3202 F5 |
| Projektowanie i produkcja | DIN 3357 |
| Ciśnienie normalne (MPA) | 1,6 |
| Test powłoki (woda) | 2,5Mpa |
| Test uszczelnienia (woda) | 1,8mpa |
| Test uszczelnienia (powietrze) | 0,6mpa |
| Temperatura | -10 ℃ do 150 ℃ |
| Odpowiednie medium: | woda |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102,0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122,0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

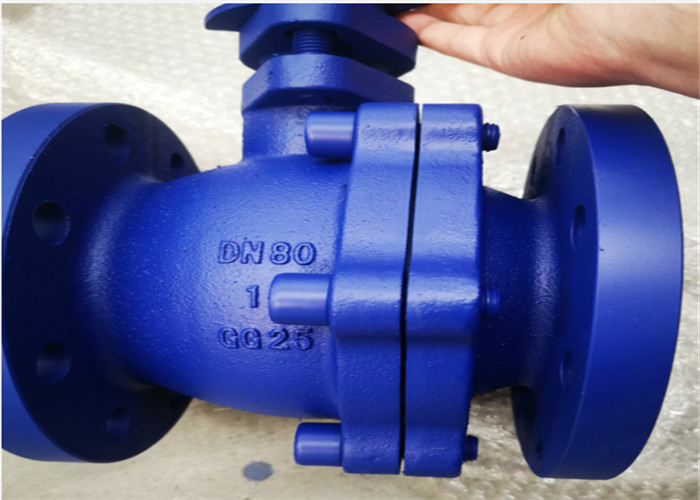

Zawór składa się z korpusu zaworu, kuli, trzpienia zaworu, dławnicy, płyty ograniczającej, uchwytu i innych części.Uchwyt równoległy do osi rurociągu wskazuje, że zawór jest w pozycji otwartej, a prostopadły do osi rurociągu wskazuje, że zawór jest w pozycji zamkniętej.Otwieranie i zamykanie można zrealizować poprzez przekręcenie klamki o 90 °
