Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór kulowy kołnierzowy | Nacisk: | 1,6 mpa |
|---|---|---|---|
| Moc: | kółko ręczne | Odpowiednia temperatura: | ≤200 ℃ |
| Połączenie: | Koniec kołnierza | Kolor: | Żądanie klienta, niebieski |
| materiał korpusu: | Szare żelazo | średni: | Woda Olej Gaz, woda, para wodna |
| High Light: | Zawór kulowy z kołnierzem 15 mm,standardowy zawór kulowy z kołnierzem gb,kołnierz zaworu kulowego 1 |
||

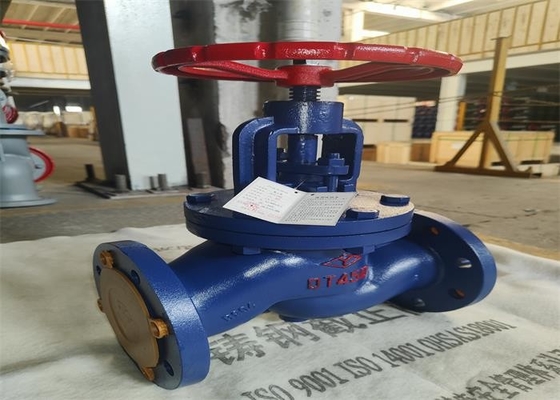

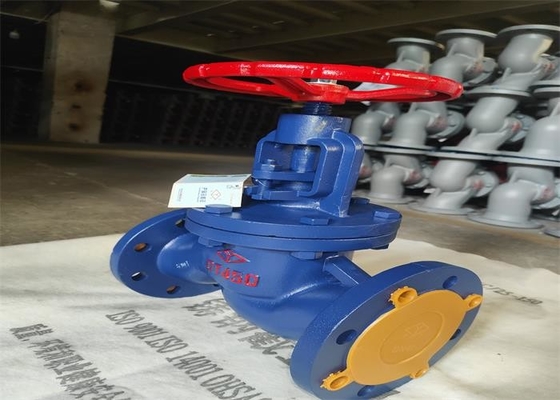

1. J41t / w / h / f / x-16 to zawór odcinający z kołnierzem zgodny z normą gb / t12233;
2. Zawór składa się z korpusu zaworu, dysku, pokrywy, pręta zaworu i pokrętła.
Obracaj pokrętłem, aby trzpień zaworu obracał się, tak aby dysk zaworu podnosił się lub opadał, aby osiągnąć cel otwierania i zamykania
1. Struktura jest rozsądna i zwarta, a objętość jest niewielka.Korpus zaworu ma kształt beczki lub opływowy, a kształt jest piękny.
2. Moment otwierania i zamykania jest niewielki, a uszczelka jest bezpieczna i niezawodna.
3. Gniazdo zaworu może być wymiennym gniazdem zaworu, które można dopasować do materiału powierzchni uszczelniającej części zamykającej w dowolnej kombinacji, aby spełnić wymagania warunków pracy.
| Rodzaj |
Nominalny |
Pomiar (mm) | |||||||
| L | D | D1 | D2 | bf | Z-Φd | H | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113)200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113)200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125)220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145)245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180)260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200)285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205)300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
Materiał głównej części
| Częściowe imię | Materiał |
| Maska ciała | DN15-65 Żeliwo szare / DN80-300 Żeliwo sferoidalne |
| Trzon | Stal węglowa, stal nierdzewna |
| Dysk |
Żelazo szare, mosiądz, szare żelazo, Szare żelazo, stal nierdzewna, szare żelazo, F4, szare żelazo, guma, |
| uszczelka | XB300 |
| Uszczelka | Elastyczny grafit |
| Nakrętka śruby | 25/35 |
| Pierścień uszczelniający | HR200/mosiądz (tylko dla DN15-50) |
