Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór kulowy kołnierzowy | Materiał korpusu: | Stal węglowa |
|---|---|---|---|
| Rozmiar: | DN15-DN300 | Średni: | Woda olej gazowy |
| Kolor: | Żądanie klienta, srebrzystobiałe | Typ zaworu: | Zawór kulowy |
| Rodzaj: | Zamknij/otwórz zawór kulowy | Materiał płyty: | WCB |
| Standardowy lub niestandardowy: | Standard | Ciśnienie: | Średnie ciśnienie |
| High Light: | Rosja Zawór kulowy z kołnierzem,zawór kulowy z kołnierzem 4,0 Mpa |
||

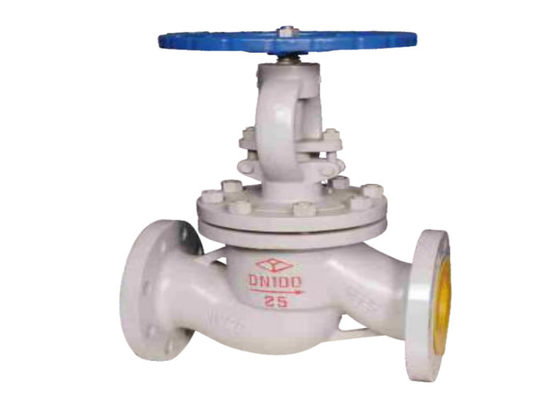

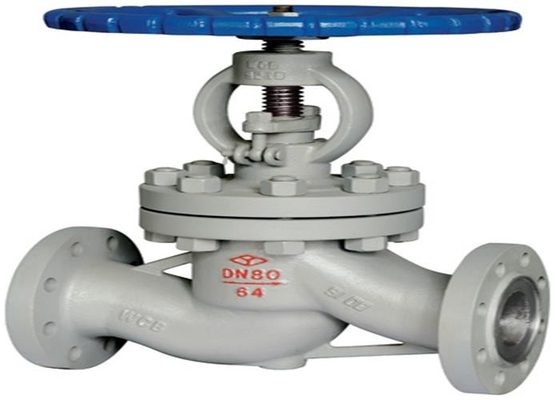

Część otwierającą i zamykającą zaworu odcinającego ze staliwa ma kształt cylindryczny, powierzchnia uszczelniająca jest płaska lub stożkowa, a dysk porusza się w linii prostej wzdłuż linii środkowej cieczy.Krajowy standardowy zawór odcinający ma zastosowanie tylko do pełnego otwarcia i pełnego zamknięcia.Zwykle nie jest używany do regulacji przepływu.Dozwolone jest dostosowywanie i dławienie po dostosowaniu.Odciąć lub podłączyć medium rurociągu na rurociągach w różnych warunkach pracy takich jak przemysł naftowy, chemiczny, farmaceutyczny, nawozowy, elektroenergetyczny przy ciśnieniu nominalnym 1,6mpa-16,0mpa i temperaturze pracy -29~550℃.Tryby jazdy obejmują ręczną, skrzynię biegów, elektryczną, pneumatyczną itp.
| Rodzaj | Ciśnienie nominalne (MPa) | Testowanie ciśnienia | Odpowiednia temperatura (C) | Odpowiednie medium | |
| Siła (Watcr) (MPa) | Obudowa (woda) (MPa) | ||||
| J41H-16C | 1,6 | 2,4 | 1,8 | <425 | Kelner.Para, Olej |
| J41H-25 | 2,5 | 3,8 | 2,8 | ||
| J41H-40 | 4.0 | 6.15 | 4,51 | ||
| J41H-64 | 6,4 | 9,75 | 7.15 | ||
| Rodzaj型号. | Nominalna DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |

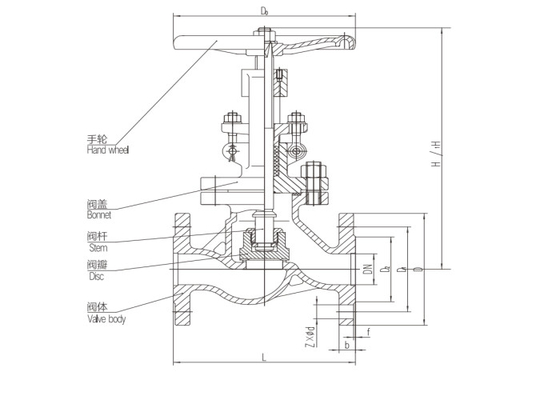

| J41H-16C | Miara (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| Zxфd | 4Xф14 | 4Xф14 | 4Xф14 | 4Xф 18 | 4X ф18 | 4Xф18 | 4Xф18 | 8xф18 | 8xф18 | 8xф18 | 8xф22 | 12x ф23 | 12x ф25 | 12x ф25 | ||
| J41H-16C | waga (kg) | 4,6 | 5,6 | 6,8 | 10.25 | 14,6 | 18,4 | 28,5 | 34 | 44,6 | 67,6 | 90,5 | 157,5 | 225 | 351 | |
| Rodzaj型号. | Nominalna DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| J41/941^-25 | Miara (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 711 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | ||
| Zxфd | 4Xф14 | 4Xф14 | 4Xф14 | 4Xф 18 | 4X ф18 | 4Xф18 | 8Xф18 | 8xф18 | 8xф23 | 8xф25 | 8xф25 | 12x ф26 | 12x ф30 | 16x ф30 | ||
| j41h-25 | waga (kg) | 4,6 | 5,6 | 6,92 | 10,4 | 15,1 | 18,4 | 27,5 | 34 | 54,75 | 83 | 112,5 | 168,5 | 226,5 | 391 | |
