Szczegóły Produktu:
Zapłata:
|

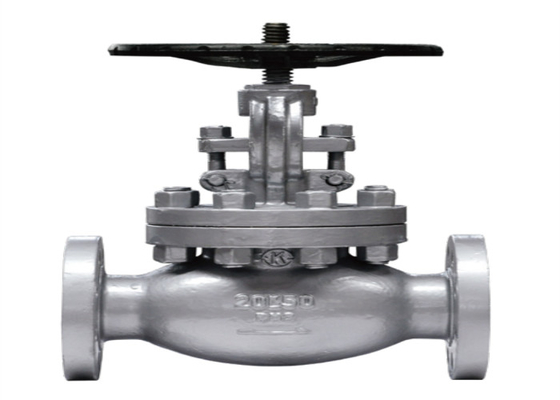

| Nazwa produktu: | Zawór kulowy kołnierzowy | Rozmiar: | DN50 do DN200 |
|---|---|---|---|
| materiał ciała: | Stal węglowa | średni: | Woda olej gazowy, woda |
| Kolor: | Żądanie klienta, srebrzystobiałe | Rodzaj połączenia: | RF |
| Rodzaj: | Zawór kulowy | otwarty: | kółko ręczne |
| High Light: | 20k ciśnienia zawór kulowy typu kołnierza,koreański standardowy kołnierz typu zawór kulowy,zawór kulowy z kołnierzem ze staliwa parowego; |
||
Cechy zaworu
1. Struktura jest rozsądna i zwarta, a objętość jest niewielka.Korpus zaworu ma kształt beczki lub opływowy, a kształt jest piękny.
2. Moment otwierania i zamykania jest mały, a uszczelka jest bezpieczna i niezawodna
Stosowanie
Zawór ten służy głównie do podłączenia lub odcięcia medium w rurociągu.Generalnie nie ma potrzeby regulowania przepływu
Rozmiar połączenia
| Rodzaj | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289,5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Rodzaj | Nacisk | Ciśnienie próbne | Odpowiednia temperatura ℃ | Odpowiednie medium | |
|
Siła (woda) MPa |
Załącz (woda) MPa |
||||
|
J41H-20K
|
20K | 5,3 | 3,9 | -10 ~ 120 ℃ | Olej, woda, para |
| Częściowe imię | Materiał |
| Maska ciała | WCB |
| Trzon | 25 |
| Nakrętka łodygi | 2Cr13 |
| Dysk | ZCuAl10Fe3 |
