Szczegóły Produktu:
Zapłata:
|

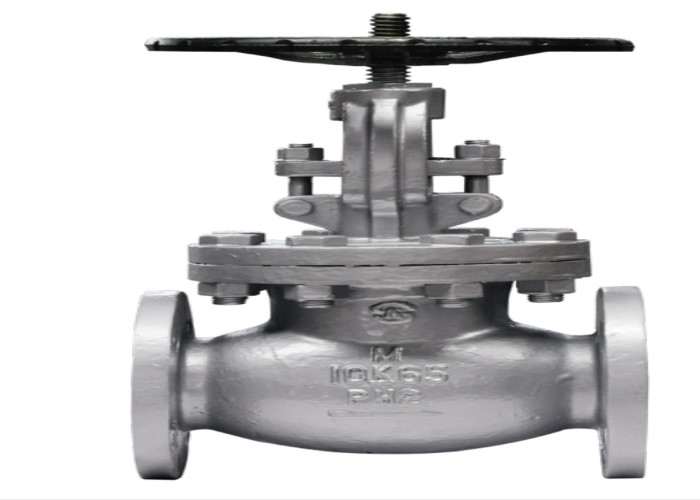

| Nazwa produktu: | Zawór kulowy kołnierzowy | Materiał korpusu: | Stal węglowa |
|---|---|---|---|
| Połączenie: | Kołnierze, RF | Kolor: | Żądanie klienta, srebrzystobiałe |
| Standard: | KS | Nacisk: | 10K |
| Temperatura mediów: | ≤120 ℃ | Głoska bezdźwięczna: | Woda, olej, gaz (para) |
| High Light: | 10k kołnierzowy zawór kulowy,wysokotemperaturowy kołnierzowy zawór kulowy,10k kołnierzowy zawór kulowy; |
||
Zawór ten służy głównie do podłączenia lub odcięcia medium w rurociągu.Generalnie nie ma potrzeby regulowania przepływu
1. Struktura jest rozsądna i zwarta, a objętość jest niewielka.Korpus zaworu ma kształt beczki lub opływowy, a kształt jest piękny.
2. Moment otwierania i zamykania jest mały, a uszczelka jest bezpieczna i niezawodna
| Rodzaj |
Nacisk |
Ciśnienie próbne | Odpowiednia temperatura ℃ | Odpowiednie medium | |
|
Siła (woda) MPa |
Załącz (woda) MPa |
||||
|
J41H-10K
|
10K | 2,1 | 1,6 | -10 ~ 120 ℃ | Woda, para |
| Rodzaj | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289,5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294,5 | 326,5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322,5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345,5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| Częściowe imię | Materiał |
| Maska ciała |
WCB |
| Trzon |
25 |
| Nakrętka łodygi |
2Cr13 |
| Dysk |
ZCuAl10Fe3 |
