Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór kulowy kołnierzowy | Nacisk: | 1,0/1,6 MPa |
|---|---|---|---|
| połączyć: | połączenie kołnierzowe | Rozmiar: | DN15~DN300 mm |
| materiał korpusu: | Stal węglowa | średni: | Woda, olej, para wodna |
| Odpowiednia temperatura: | ≤200 ℃ | Kolor: | Żądanie klienta (niebieski) |
| High Light: | Zawór kulowy 1,0 mpa kołnierzowy,kołnierzowy zawór kulowy din |
||

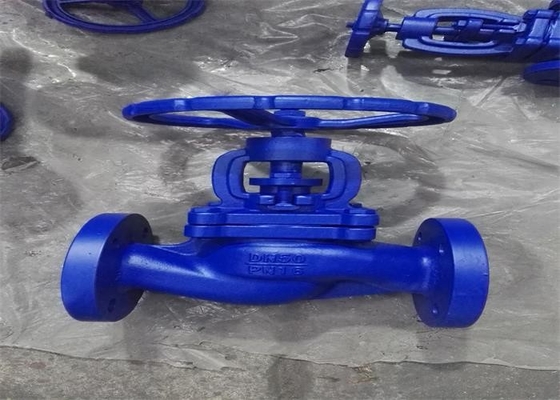

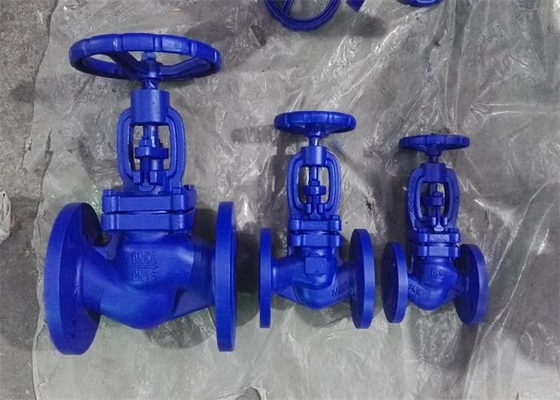

Zawór kulowy DIN z kołnierzem, stal węglowa, medium wodne i olejowe
1 J41H to zawór odcinający z połączeniem kołnierzowym zgodny z normą BS EN 13789;
2 zawór składa się z korpusu zaworu, tarczy, pokrywy, drążka zaworu i pokrętła.
3 obróć pokrętło, aby trzpień zaworu obracał się, tak aby dysk zaworu unosił się lub opadał, aby osiągnąć cel otwierania i zamykania.
Zawór ten służy głównie do odcinania lub podłączania medium w rurociągu i generalnie nie jest używany do regulacji przepływu
| Rodzaj | Nominalny | rozmiar (mm) | ||
| DN | L | D | D1 | |
| J41H-16C | 15 | 130 | 95 | 65 |
| 20 | 150 | 105 | 75 | |
| 25 | 160 | 115 | 85 | |
| 32 | 180 | 140 | 100 | |
| 40 | 200 | 150 | 110 | |
| 50 | 230 | 165 | 125 | |
| 65 | 290 | 185 | 145 | |
| 80 | 310 | 200 | 160 | |
| 100 | 350 | 235 | 190 | |
| 125 | 400 | 270 | 220 | |
| 150 | 480 | 300 | 250 | |
| 200 | 600 | 360 | 310 | |
| 250 | 730 | 425 | 370 | |
| 300 | 850 | 485 | 430 | |
| Częściowe imię | Materiał |
| Maska ciała | Stal węglowa (WCB) |
| Dysk | Stal węglowa |
| Trzon | ASTM A182 F6a |
