Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór kulowy kołnierzowy | Standardowy lub niestandardowy: | Standard |
|---|---|---|---|
| materiał korpusu: | Stal nierdzewna | Rozmiar: | DN15-DN150mm |
| średni: | Woda olej gazowy, woda | Kolor: | Kolor ze stali nierdzewnej |
| Rodzaj połączenia: | kołnierz | Odpowiednia temperatura: | ≤200 ℃ |
| High Light: | Zawór przelotowy z kołnierzem dn150mm,standardowy zawór przelotowy z kołnierzem API,kołnierzowy zawór ciśnieniowy 150lb; |
||
Zawór ten służy głównie do podłączenia lub odcięcia medium w rurociągu.Generalnie nie ma potrzeby regulowania przepływu.
1. Ten zawór jest połączony kołnierzowo, a rozmiar kołnierza powinien być zgodny z normą ANSI B 16.5.

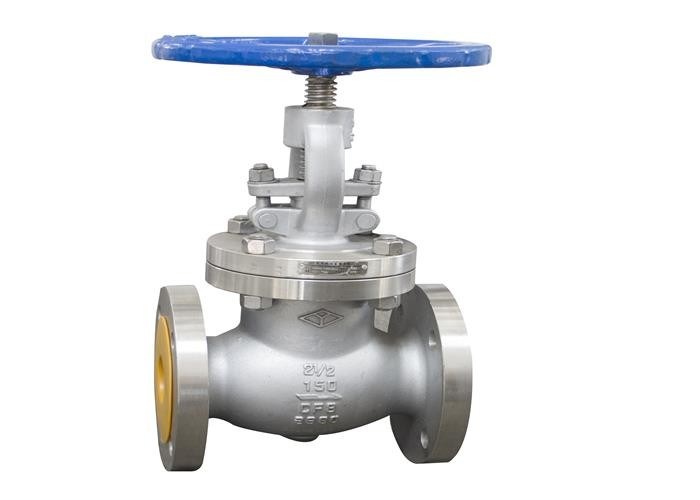

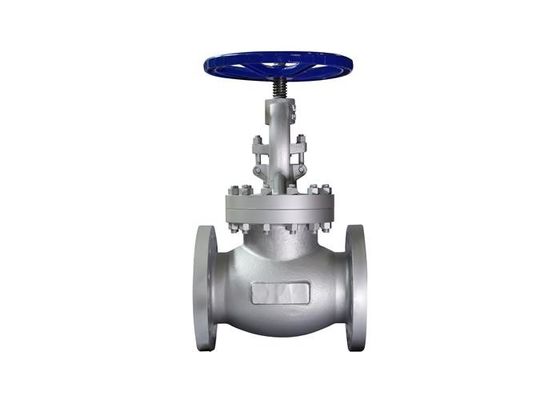

2. Ten zawór składa się z korpusu zaworu, pokrywy, dysku, trzpienia, nakrętki trzpienia, pokrętła i innych części.Obracając koło zamachowe, trzpień obraca się, a trzpień wprawia tarczę w górę lub w dół, aby osiągnąć cel otwierania i zamykania.
| Rodzaj | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98,4 | 73 | 18-1,6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152,4 | 120,7 | 92,1 | 19,5-1,6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139,7 | 105 | 22,5-1,6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190,5 | 152,4 | 127 | 24-1,6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1,6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215,9 | 186 | 24-1,6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279,4 | 241,3 | 216 | 25,5-1,6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1,6 | 8-Ф22 | 550 | 630 | 450 |
| Częściowe imię | Materiał |
| Korpus, maska | CF8 |
| Dysk | CF8 |
| Trzon | F304 |
| Nakrętka łodygi | ZCuAI10Fe3 |
| Możliwa awaria | Przyczyna awarii | Metoda eliminacji |
| Wyciek powierzchni uszczelniającej |
1. Między powierzchniami uszczelniającymi znajdują się różne przedmioty i brud. 2. Powierzchnia uszczelniająca jest uszkodzona. |
1 oczyść brud i drobiazgi na powierzchni uszczelniającej. 2. Wykończ powierzchnię uszczelniającą. |
| Wyciek wypełniacza |
1. Dławnica nie jest dokręcona. 2. Niewystarczający wypełniacz. 3. Awaria pakowania. |
1. Równomiernie ściśnij opakowanie. 2. Dodaj wypełniacz. 3. Wymień na nowe opakowanie. |
|
Wyciek powierzchni uszczelniającej połączenia kołnierzowego |
1. Śruby środkowego kołnierza nie są dokręcone lub dokręcenie jest nierówne. 2. Powierzchnia uszczelniająca kołnierza łączącego jest uszkodzona |
1. Dokręć śruby równomiernie. 2. Wykończ powierzchnię uszczelniającą kołnierza. |
