Szczegóły Produktu:
Zapłata:
|

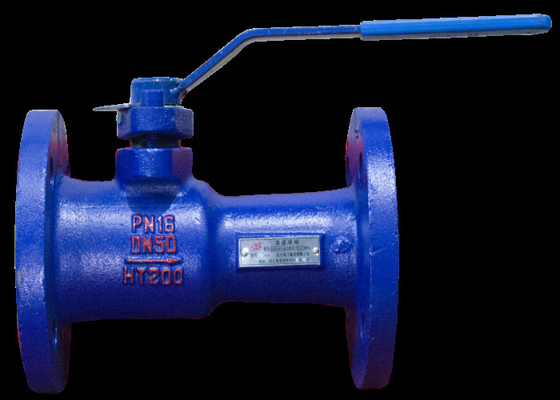

| Nazwa produktu: | Pływający zawór kulowy | Głoska bezdźwięczna: | Woda |
|---|---|---|---|
| Materiał korpusu: | Szare żelazo | połączenie: | kołnierz |
| Ciśnienie robocze: | 1,0-1,6 MPa (10-25 barów) | Rozmiar: | DN15~DN250 |
| Kolor: | niebieski, prośba klienta | Temperatura mediów: | Normalna temperatura |
| High Light: | Nierdzewny pływający zawór kulowy,antykorozyjny pływający zawór kulowy,wysokotemperaturowy zawór kulowy 1 |
||
Ten zawór dotyczy rurociągu wodnego, parowego lub olejowego, który jest medium niekorozyjnym, a rurociąg musi mieć robocze ciśnienie nominalne ≤1,6 mpa
1. Qj41mf-16 to połączenie kołnierzowe, a produkt jest zgodny z normami GB / T 15185 dla zaworów kulowych z żelaza i miedzi.
2. Zawór jest zintegrowanym wysokotemperaturowym zaworem kulowym.Zawór składa się z korpusu zaworu, kuli, trzpienia zaworu, uchwytu i innych części.Uchwyt równoległy do osi rurociągu wskazuje, że zawór jest w pozycji otwartej, a prostopadły do osi rurociągu wskazuje, że jest w pozycji zamkniętej.Można go otwierać i zamykać, obracając klamkę o 90 °;Ma zalety stabilnej wydajności, niezawodnego uszczelnienia, małej siły tarcia, włącznika światła, odporności na wysoką temperaturę, odporności na zużycie, odporności na olej, odporności na korozję, długiej żywotności i tak dalej.
| Ciało | Szare żelazo |
| Piłka | Stal nierdzewna |
| Trzon | Stal |
| Pierścień | PTFE |
| Rodzaj |
DN |
(mm) | ||||||
| L | D | D1 | D2 | bf | Z-Φd | h | ||
|
QJ41MF-16
|
20 | 150 | 105 | 75 | 56 | 16-2 | 4-Φ14 | 95 |
| 25 | 160 | 115 | 85 | 65 | 16-3 | 4-Φ14 | 95 | |
| 32 | 180 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 108 | |
| 40 | 200 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 111 | |
| 50 | 230 | 165 | 125 | 99 | 20-3 | 4-Φ19 | 119 | |
| 65 | 290 | 185 | 145 | 112 | 20-3 | 4-Φ19 | 129 | |
| 80 | 310 | 200 | 160 | 132 | 22-3 | 4-Φ19 | 138 | |
| 100 | 350 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 153 | |
| 125 | 400 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 178 | |
| 150 | 480 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 196 | |
| 200 | 600 | 340 | 295 | 266 | 30-3 | 12-Φ23 | 285 | |
