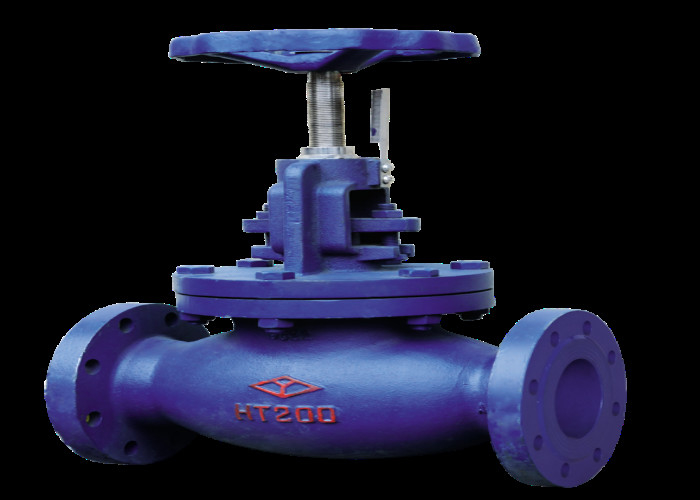

Zawór regulacyjny z kołnierzem żeliwnym Ciśnienie zaworu kulowego z kołnierzem 1,6 MPa

Wstęp

Produkt jest prostym, jednogniazdowym zaworem regulacyjnym montowanym w sposób wymuszony.Jego celem jest zmiana przepływu medium w rurociągu i regulacja płynu

Struktura i zasada działania

1.Zawór składa się głównie z korpusu zaworu, tarczy zaworu, pokrywy zaworu, trzonka zaworu, zespołu wskaźnika i pokrętła.

2. Zasada: obracaj pokrętłem, aby trzpień zaworu obracał się, tak aby dysk zaworu podnosił się lub opadał, i zmieniaj odstępy między dyskiem zaworu a gniazdem zaworu.Rozstaw można odczytać z pierścienia wskaźnikowego i skali na trzpieniu zaworu, aby zrealizować regulację przepływu medium

Cechy zaworu

1. Struktura jest rozsądna i zwarta, objętość jest niewielka, wygląd korpusu zaworu jest beczkowy lub opływowy, a kształt jest piękny.

2. Mały moment otwierania i zamykania oraz bezpieczne i niezawodne uszczelnienie.

Środki ostrożności podczas przechowywania, instalacji i użytkowania​

1. Produkt powinien być przechowywany w suchym magazynie i nie może być składowany na wolnym powietrzu.

2. Trzymaj go przez długi czas i regularnie go konserwuj.

3. Próbę ciśnieniową należy przeprowadzić przed montażem, a montaż można przeprowadzić dopiero po spełnieniu wymagań.

4. Przed instalacją oczyścić wewnętrzną wnękę rur i zaworów.

5. Pokrętła nie można używać do podnoszenia.Jeśli pokrętło obraca się zgodnie z ruchem wskazówek zegara, jest zamknięte, w przeciwnym razie jest otwarte.

6. Warunki pracy muszą spełniać wymagania specyfikacji wydajności.

7. Konserwację należy przeprowadzać zgodnie z planem podczas użytkowania.

8. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy zapewnić ochronę izolacji termicznej;Gdy jest używany jako zawór końcowy, do ogrzewania należy zastosować rurę towarzyszącą lub płaszcz, aby temperatura ścianki rury nie była niższa niż 0 ℃.

9. Surowo zabrania się instalowania i używania na drganiach łożysk rurociągu lub gwałtownych zmianach temperatury medium.

10. Podczas instalacji tego zaworu kierunek przepływu czynnika powinien być zgodny z kierunkiem strzałki na korpusie zaworu (załączony rysunek)

Wymiar
