Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór motylkowy kołnierzowy | połączyć: | kołnierz |
|---|---|---|---|
| Temperatura: | ≤80 ℃ | Kolor: | Niebieski / życzenie klienta |
| Ciśnienie: | 0,6 ~ 1,6 MPa | Moc: | koło handlowe |
| Rozmiar: | DN32~DN200 | Materiał korpusu: | Ciągliwy metal |
| High Light: | Zawór motylkowy z kołnierzem z żeliwa sferoidalnego,zawór motylkowy z kołnierzem koła kierownicy,zawór motylkowy DN32 z żeliwa sferoidalnego |
||
Zawór równoważący jest zaworem o specjalnych funkcjach i idealnym nowym energooszczędnym produktem.Ma dobrą charakterystykę przepływu, może rozsądnie rozprowadzać przepływ i rozwiązywać problem nierównowagi hydraulicznej w sieci rurociągów.Może dokładnie regulować spadek ciśnienia i przepływ oraz poprawiać stan przepływu medium w sieci rurociągów, aby osiągnąć cel równowagi medium.

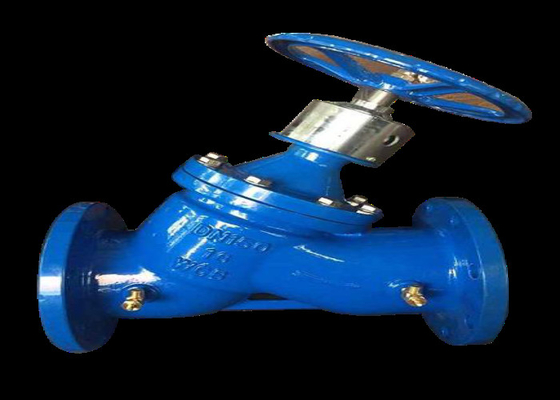

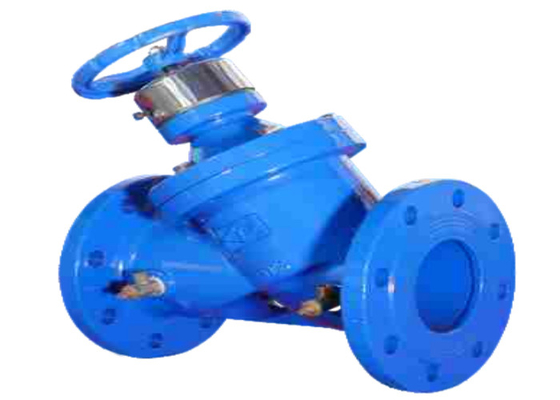

Cyfrowy zawór równoważący z blokadą jest rodzajem zaworu równoważącego w statycznych warunkach hydraulicznych.Charakteryzuje się krzywą charakterystyki przepływu o stałym procencie.Nadaje się do systemu regulacji objętości scentralizowanej regulacji objętości, scentralizowanej regulacji jakości i stopniowej zmiany przepływu.Gdy zmienia się przepływ w systemie, każda gałąź zaworu jest instalowana, a przepływ każdego użytkownika proporcjonalnie wzrasta lub maleje, tak aby zachować schemat dystrybucji przepływu podczas początkowej regulacji.
1. Produkt posiada wskaźnik otwarcia i urządzenie blokujące otwarcie oraz mały zawór do pomiaru ciśnienia do pomiaru przepływu.Dopóki zawór równoważący o odpowiednich parametrach jest zainstalowany na każdym odgałęzieniu i wlocie użytkownika i zablokowany po jednorazowym uruchomieniu specjalnym inteligentnym przyrządem, całkowita objętość wody w systemie jest kontrolowana w rozsądnym zakresie, aby przezwyciężyć nieuzasadnione zjawisko „dużego przepływu i małej różnicy temperatur”.
2. Zawór składa się z korpusu zaworu, dysku, pokrywy, nakrętki trzpienia, trzpienia i pokrętła.
3. Obróć pokrętło, a drążek zaworu obraca się, napędzając nakrętkę drążka zaworu w górę i w dół.W tym samym czasie dysk zaworu podnosi się i opada, aby zrealizować regulację przepływu.
|
|
DN |
(mm) | |||||||
| L | D | D1 | D2 | bf | Z-Φd | h | D0 | ||
| SP45F-16Q | 32 | 190 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 220,3 | 120 |
| 40 | 190 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 220,3 | 120 | |
| 50 | 203 | 165 | 125 | 99 | 19-3 | 4-Φ19 | 224 | 120 | |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-Φ19 | 252,8 | 120 | |
| 80 | 241 | 200 | 160 | 132 | 20-3 | 8-Φ19 | 273 | 160 | |
| 100 | 292 | 220 | 180 | 156 | 22-3 | 8-Φ19 | 294,1 | 160 | |
| 125 | 330 | 250 | 210 | 184 | 23-3 | 8-Φ19 | 340,1 | 180 | |
| 150 | 356 | 285 | 240 | 211 | 23-3 | 8-Φ23 | 368,4 | 240 | |
| 200 | 495 | 340 | 295 | 266 | 25-3 | 12-Φ23 | 456,2 | 280 | |
