Szczegóły Produktu:
Zapłata:
|
| Głoska bezdźwięczna: | woda, olej, gaz | Moc: | podręcznik |
|---|---|---|---|
| Materiał: | żeliwo lub żeliwo sferoidalne; | Ciśnienie: | 1,6 mpa |
| Struktura: | Glob | Standardowy lub niestandardowy: | Standard |
| High Light: | Zawór kulowy antykorozyjny Żeliwo,zawór kulowy 1,6 MPa |
||

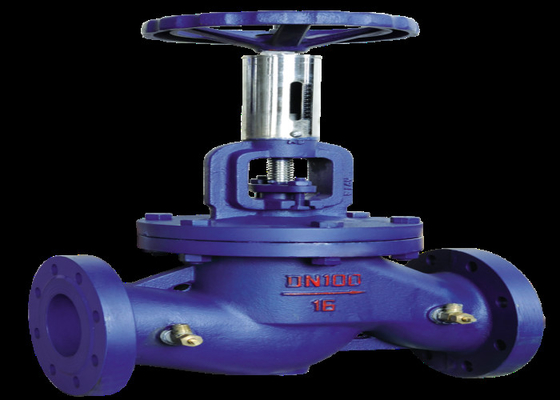

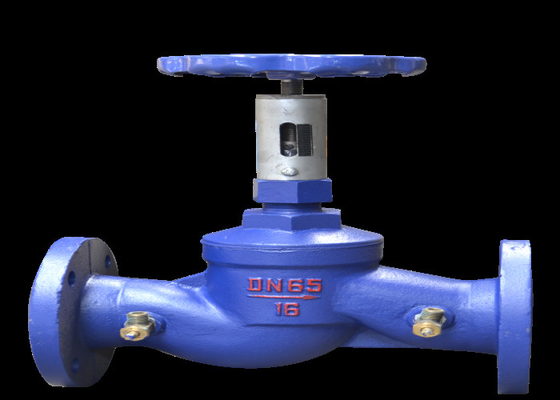

Zawór równoważący jest zaworem o specjalnych funkcjach i idealnym nowym energooszczędnym produktem.Ma dobrą charakterystykę przepływu, może rozsądnie rozprowadzać przepływ i rozwiązywać problem nierównowagi hydraulicznej w sieci rurociągów.Może dokładnie regulować spadek ciśnienia i przepływ oraz poprawiać stan przepływu medium w sieci rurociągów, aby osiągnąć cel równowagi medium
1. Produkt posiada wskaźnik otwarcia i urządzenie blokujące otwarcie oraz mały zawór do pomiaru ciśnienia do pomiaru przepływu.Za pomocą specjalnego inteligentnego przyrządu wprowadź wartość otwarcia obliczoną w projekcie.Gdy przepływ spełnia wymagania projektowe, można go zablokować.Może zapewnić stały przepływ i w pełni zrealizować równowagę hydrauliczną i termiczną systemu.
2. Zawór składa się z korpusu zaworu, tarczy zaworu, pokrywy zaworu, trzpienia zaworu i pokrętła.
3. Obróć pokrętło i trzpień zaworu, aby napędzać dysk zaworu w górę lub w dół, aby zrealizować regulację przepływu
| Ttak |
DN |
(mm) | |||||||
| L | D | D1 | D2 | bf | Z-Φd | h | D0 | ||
| JP41F-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 168 | 80 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 220 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 17-2 | 4-Φ18 | 245 | 120 | |
| 50 | 230 | 160 | 125 | 100 | 19-2 | 4-Φ18 | 285 | 120 | |
| 65 | 290 | 180 | 145 | 120 | 19-2 | 4-Φ18 | 330 | 140 | |
| 80 | 310 | 195 | 160 | 135 | 21-2 | 8-Φ18 | 480 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 23-2 | 8-Φ18 | 490 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 25-2 | 8-Φ18 | 590 | 280 | |
| 150 | 480 | 280 | 240 | 210 | 27-2 | 8-Φ23 | 615 | 320 | |
