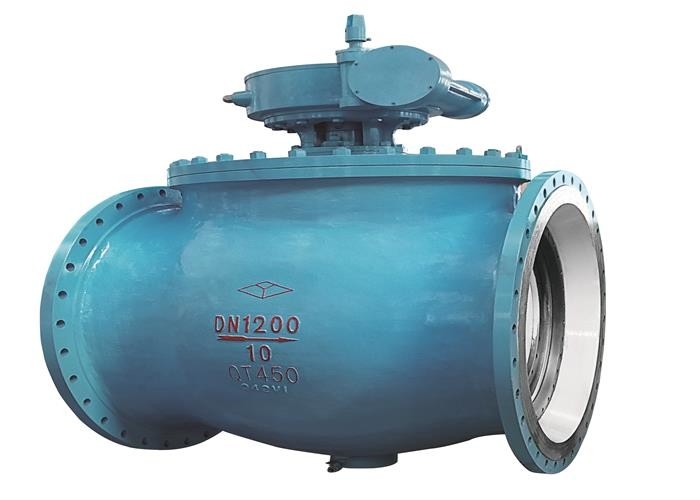

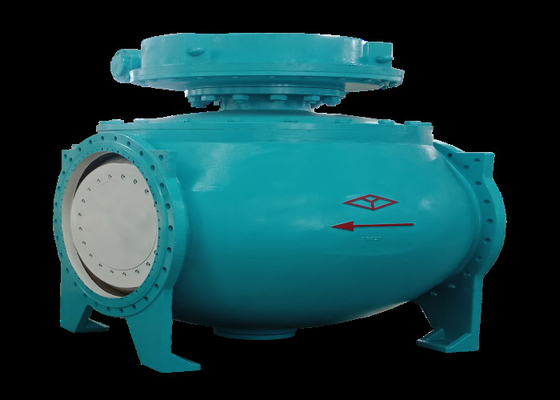

Zawór półkulisty z kołnierzem z żeliwa sferoidalnego Zawór kulowy pływający

Stosowanie:

Zawór może być użyty do ochrony medium przed niekorzystnym prądem w dowolnym systemie rurociągów.

zasada działania

Zawór jest odblokowywany lub blokowany przez obracanie łańcucha zaworu.Zawór kulowy ma zalety włącznika światła i małej objętości.Może być wykonany w dużej średnicy, niezawodne uszczelnienie, prosta konstrukcja i wygodna konserwacja.Powierzchnia uszczelniająca i powierzchnia kulista są często zamknięte, co nie jest łatwe do erozji przez medium.Jest szeroko stosowany w różnych branżach

styl strukturalny

1. Typ montowany od góry: jest przeznaczony głównie do medium z poważną erozją i zużyciem.Konstrukcja montowana od góry jest bardzo wygodna do wymiany i konserwacji uszkodzonych części otwierających i zamykających.Nie ma potrzeby demontażu całego zaworu z rurociągu, co znacznie oszczędza czas i koszty konserwacji.

2. Typ montowany z boku: typ montowany z boku ma zwartą konstrukcję i lekką wagę zaworu.Nadaje się na okazje wymagające miejsca na instalację zaworu.

Charakterystyka

① Mimośrodowy zawór półkulisty jest konstrukcją montowaną od góry.Zawór zainstalowany na rurociągu można bezpośrednio sprawdzić i naprawić online, co może skutecznie ograniczyć przestoje urządzenia i obniżyć koszty.

② Mimośrodowy zawór półkulisty to konstrukcja z pojedynczym gniazdem.Eliminowany jest problem wpływu medium we wnęce zaworu na bezpieczeństwo użytkowania z powodu nieprawidłowego wzrostu ciśnienia.

③ Konstrukcja o niskim momencie obrotowym.Trzpień zaworu o specjalnej konstrukcji można łatwo otwierać i zamykać za pomocą małego uchwytu.

④ Nie ma tarcia między otwieraniem a zamykaniem.Ta funkcja całkowicie rozwiązuje problem polegający na tym, że na uszczelnienie tradycyjnego zaworu [wiki] [/wiki] wpływa wzajemne tarcie między powierzchniami uszczelniającymi.

⑤ Konstrukcja uszczelnienia klina.Zawór jest uszczelniany przez dociśnięcie klina kulowego do gniazda zaworu siłą mechaniczną wywieraną przez trzpień zaworu, dzięki czemu zmiana ciśnienia różnicowego w rurociągu nie ma wpływu na szczelność zaworu, a skuteczność uszczelnienia jest niezawodnie gwarantowana w różnych warunkach warunki pracy.

⑥ Samooczyszczająca się struktura powierzchni uszczelniającej mimośrodowego zaworu półkulistego.Gdy kula jest odchylona od gniazda zaworu, płyn w rurociągu przepływa przez 360° równomiernie po powierzchni uszczelniającej kuli, co nie tylko eliminuje miejscowe szorowanie gniazda zaworu przez płyn o dużej prędkości, ale również myje odsunąć nagromadzenie na powierzchni uszczelniającej, aby osiągnąć cel samooczyszczania;

Główny cel

1. Opór płynu jest mały, a jego współczynnik oporu jest równy współczynnikowi odcinka rury o tej samej długości.

2. Prosta konstrukcja, mała objętość i niewielka waga.

3. Jest szczelny i niezawodny.Powierzchnia uszczelniająca zaworu kulowego jest szeroko wykonana z tworzywa sztucznego o dobrych właściwościach uszczelniających.Jest również szeroko stosowany w systemie próżniowym.

4. Jest łatwy w obsłudze i szybko się otwiera i zamyka.Wystarczy obrócić o 90 ° od pełnego otwarcia do pełnego zamknięcia, co jest wygodne dla zdalnego sterowania.

5. Konserwacja jest wygodna, konstrukcja zaworu kulowego jest prosta, pierścień uszczelniający jest ogólnie ruchomy, a demontaż i wymiana są stosunkowo wygodne.

6. Po całkowitym otwarciu lub całkowitym zamknięciu powierzchnia uszczelniająca kuli i gniazda zaworu jest odizolowana od medium.Przepływanie medium nie spowoduje erozji powierzchni uszczelniającej zaworu.

7. Ma szeroki zakres zastosowań, od małej średnicy do kilku milimetrów i dużej średnicy do kilku metrów.Może być aplikowany od wysokiej próżni do wysokiego ciśnienia.Gdy kula obraca się o 90 stopni, wlot i wylot powinny być kuliste, aby odciąć przepływ.

Funkcja i specyfikacja
