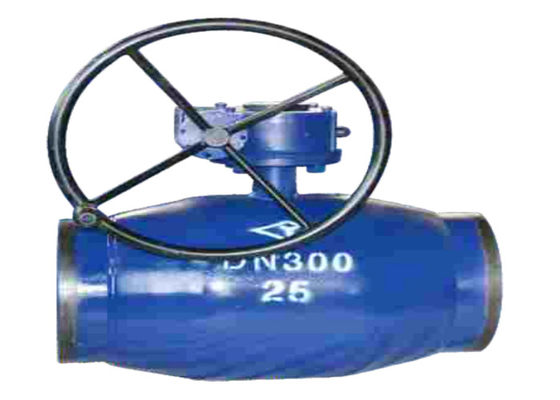

Zawór kulowy z obniżonym otworem spawanym z napędem ślimakowym

Wstęp

Spawane zawory kulowe znajdują szerokie zastosowanie w różnych dziedzinach.Ich najwyższej jakości i wysokiej stabilności wydajności nie można osiągnąć za pomocą zwykłych zaworów kulowych ze staliwa.Żywotność wszystkich spawanych zaworów kulowych jest znacznie dłuższa niż zaworów kulowych ze staliwa.Wszystkie spawane zawory kulowe są szeroko stosowane w różnych urządzeniach rurociągowych, takich jak gaz miejski, ogrzewanie miejskie, przemysł petrochemiczny, przemysł stoczniowy, stal, stacja regulacji ciśnienia, elektrownia i tak dalej

Właściwości techniczne

1. Konstrukcja korpusu zaworu jest spawana integralnie bez przecieków zewnętrznych.

2. Gniazdo zaworu składa się z pierścienia uszczelniającego i sprężyny z PTFE, które mają dużą zdolność adaptacji do zmian ciśnienia i temperatury i nie powodują wycieków w zakresie użytkowania.

3. Struktura zapobiegająca wyciekom pręta zaworu.W dolnej części tłoczyska zaworu znajduje się samouszczelniająca się uszczelka PTFE i pierścień uszczelniający typu „O”, który składa się z dwóch pierścieni uszczelniających typu „O” i dwóch uszczelek z PTFE, aby zapewnić brak wycieków.

4. Materiał korpusu zaworu jest taki sam jak materiał rurociągu i nie będzie nierównych naprężeń, wytłaczania i deformacji spowodowanych trzęsieniem ziemi i pojazdami przejeżdżającymi przez ziemię.

5. Korpus zaworu jest lekki i łatwy do utrzymania w cieple.

6. Bezpośrednio zakopany zawór kulowy może być bezpośrednio zakopany pod ziemią bez budowania dużej studni zaworowej, ale tylko małej płytkiej studni na ziemi, co znacznie oszczędza koszty budowy i czas projektowania.

7. Długość korpusu zaworu i wysokość trzpienia zaworu można regulować zgodnie z wymaganiami konstrukcyjnymi i projektowymi rurociągu.

8. Dokładność obróbki kuli jest bardzo precyzyjna, operacja jest lekka i nie ma niekorzystnych zakłóceń.

10. Istnieją dwa tryby połączenia: spawanie i kołnierz.

11. Tryb pracy: uchwyt, przekładnia (pion/poziom) W warunkach normalnej pracy okres gwarancji wynosi 12 lat

Struktura

1. Zawór przyjmuje bezszwową stalową rurę ze stali węglowej, integralny spawany zawór kulowy.

2. Trzpień zaworu wykonany jest ze stali nierdzewnej AISI303, a korpus zaworu ze stali nierdzewnej AISI304.Jest wytwarzany przez szlifowanie wykańczające i ma doskonałe właściwości uszczelniające i odporność na korozję.

3. Uszczelnienie przyjmuje elastyczny pierścień uszczelniający z PTFE wzmocnionego węglem, a podciśnienie występuje na sferycznej powierzchni, dzięki czemu uszczelnienie ma zalety zerowego wycieku i długiej żywotności.

4. Tryb połączenia zaworu: spawanie, gwint, kołnierz itp. Do wyboru przez użytkowników.Tryb transmisji: przyjęto rączkę, turbinę, pneumatyczną, elektryczną i inne konstrukcje transmisyjne, a przełącznik jest elastyczny i lekki.

5. Zawór ma zalety zwartej konstrukcji, lekkości, łatwej izolacji termicznej i łatwej instalacji.Ten zawór jest zwykle instalowany poziomo.

6. Zintegrowany spawany zawór kulowy został opracowany przez absorpcję zagranicznej technologii i połączenie z rzeczywistą sytuacją w Chinach.Jest produkowany w Chinach, a nie importowany, aby wypełnić lukę krajową.Jest szeroko stosowany w rurociągach na duże odległości, takich jak gaz ziemny, ropa naftowa, ciepłownictwo, przemysł chemiczny i sieć rurociągów energii cieplnej
