Szczegóły Produktu:
Zapłata:
|

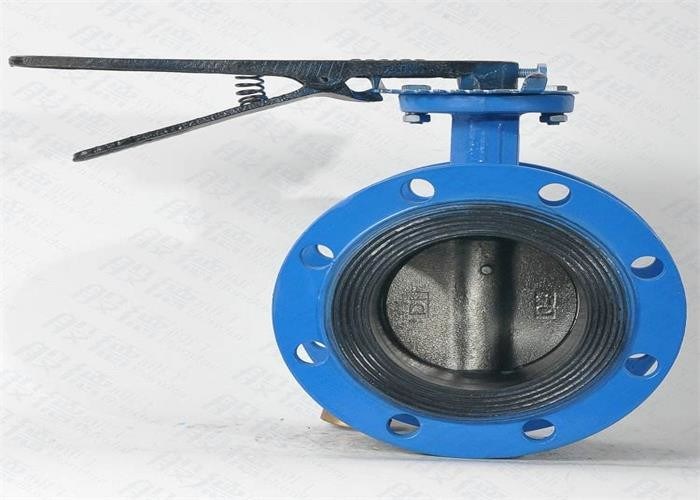

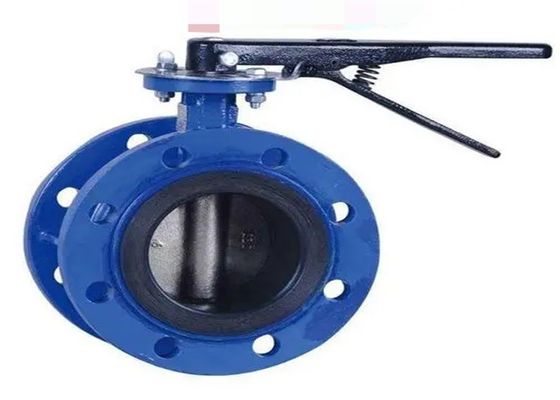

| Nazwa produktu: | Zawór motylkowy kołnierzowy | Kolor: | niebieski /Oznaczenie klienta |
|---|---|---|---|
| Ciśnienie: | 1,0 MPa | Materiał korpusu: | Żelazo |
| Pierścień uszczelniający: | NBR | Rozmiar: | DN50-DN200 |
| Temperatura: | ≤80 ℃ | połączenie: | koniec kołnierza |
| z materiału: | Żelazo | Moc: | handel |
| High Light: | Przepustnica z kołnierzem żeliwnym,Przepustnica z kołnierzem środkowym,Przepustnica z lekkiego żeliwa |
||
Kołnierzowy zawór motylkowy linii środkowej jest zwykle używany do regulacji przepływu i odcinania płynu w rurociągach wodociągowych i odwadniających oraz gazowych, takich jak żywność, medycyna, przemysł chemiczny, ropa naftowa, energia elektryczna, lekkie tekstylia i papiernictwo o temperaturze ≤ 120 ℃ i ciśnieniu nominalnym ≤ 1,6Mpa.
1. Nowatorski i rozsądny projekt, unikalna konstrukcja, niewielka waga oraz szybkie otwieranie i zamykanie.
2. Zawór motylkowy ma zalety małego momentu obrotowego, wygodnej obsługi, oszczędności pracy i zręczności.
3. Może być zainstalowany w dowolnej pozycji i łatwy w utrzymaniu.
4. Uszczelki można zastąpić niezawodnym uszczelnieniem, aby uzyskać dwukierunkowe uszczelnienie i zerowy wyciek.
5. Materiał uszczelniający powinien charakteryzować się starzeniem, odpornością na korozję i długą żywotnością.
| mm | D | DI | Z-фD | L | bf |
| 50 | 160 | 125 | 4-ф19 | 108 | 20-3 |
| 65 | 180 | 145 | 4-ф19 | 112 | 20-3 |
| 80 | 195 | 160 | 8-ф19 | 114 | 22-3 |
| 100 | 215 | 180 | 8-ф19 | 127 | 22-3 |
| 125 | 245 | 210 | 8-ф19 | 140 | 24-3 |
| 150 | 280 | 240 | 8-ф23 | 140 | 24-3 |
| 200 | 335 | 295 | 8-ф23 | 152 | 26-3 |
| 250 | 390 | 350 | 12-ф23 | 165 | 28-3 |
| 300 | 440 | 400 | 12-ф23 | 178 | 28-4 |
| 350 | 505 | 460 | 16-ф23 | 190 | 30-4 |
| 400 | 565 | 515 | 16-ф28 | 216 | 32-4 |
| 450 | 615 | 565 | 20-ф28 | 222 | 32-4 |
| 500 | 670 | 620 | 20-ф28 | 229 | 34-4 |
| 600 | 780 | 725 | 30-ф31 | 267 | 36-5 |
| 700 | 895 | 840 | 24-ф31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-ф34 | 318 | 44-5 |
| 900 | 1115 | 1050 | 28-ф34 | 330 | 46-5 |
| 1000 | 1230 | 1160 | 28-ф37 | 410 | 50-5 |
