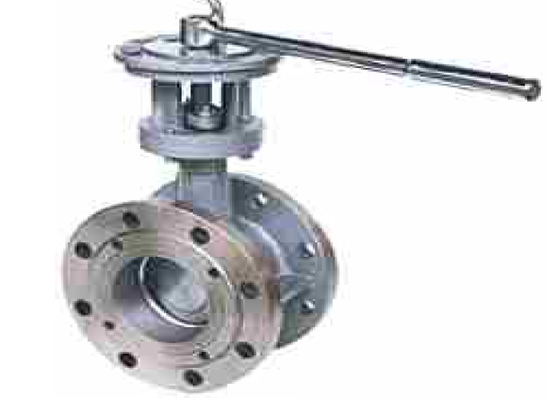

Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór motylkowy kołnierzowy | Ciśnienie: | 1,0/1,6 MPa |
|---|---|---|---|
| Materiał korpusu: | WCB | Rodzaj: | Potrójny ekscentryczny |
| Uszczelnianie twarzy: | Stal nierdzewna | Tryb otwierania: | handel |
| połączenie: | Koniec z kołnierzem | Temperatura: | -29 do 425 ℃ |
| materiał łodygi: | 2Cr13 | Jarzmo: | WCB |
| High Light: | Zawór motylkowy z kołnierzem Handel,zawór motylkowy z pierścieniem uszczelniającym,zawór motylkowy z potrójnym mimośrodem 1 |
||
Płyta motylkowa przepustnicy jest montowana w kierunku średnicy rurociągu.W cylindrycznym kanale korpusu przepustnicy płyta motylkowa dysku obraca się wokół osi z kątem obrotu 0 ° - 90 °.Gdy obraca się o 90 °, zawór jest całkowicie otwarty
Zawór ten nadaje się do rurociągów wodnych, olejowych itp. Może regulować i odcinać płyn.

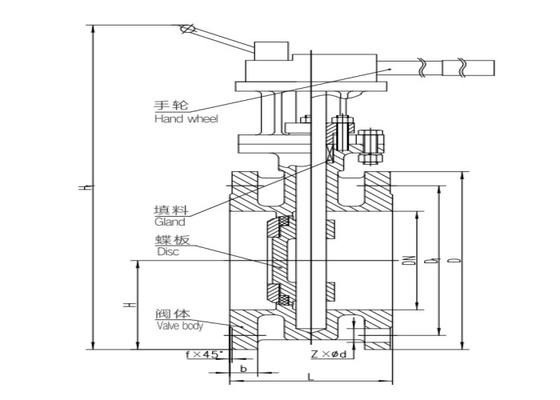

| mm | L | D | D1 | bf | Z-фd | h | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
