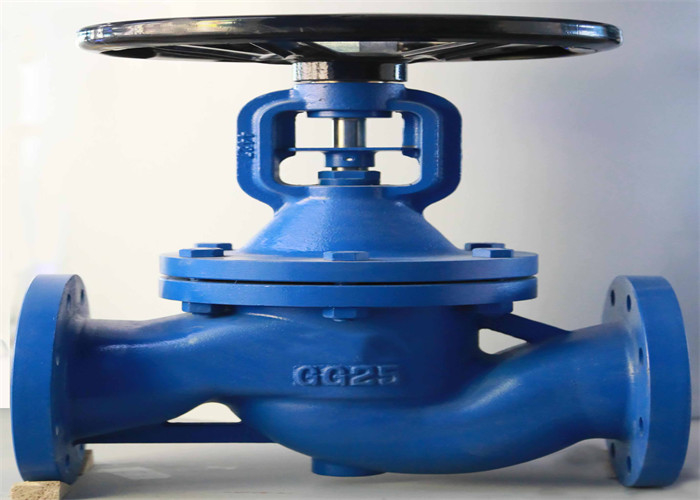

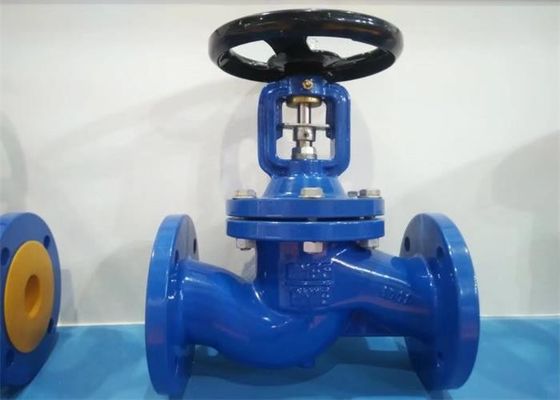

DIN GG25 Gniazdo ze stali nierdzewnej PN16 Miechowy zawór kulowy z kołnierzem i kołnierzem

Wstęp

Zawór odcinający mieszkowy, znany również jako zawór odcinający mieszkowy, tworzy metalową barierę między medium płynnym a atmosferą poprzez automatyczne zgrzewanie rolkowe, aby zapewnić zerowy wyciek z trzpienia zaworu.Konstrukcja mieszka jest zastosowana wewnątrz zaworu odcinającego mieszka, a dolny koniec mieszka ze stali nierdzewnej jest przyspawany do trzpienia zaworu, aby zapobiec trawieniu trzpienia zaworu przez płyn procesowy.Drugi koniec jest umieszczony pomiędzy korpusem zaworu a pokrywą zaworu, tworząc uszczelnienie statyczne.Przyjęto projekt podwójnego uszczelnienia.Jeśli mieszek ulegnie awarii, uszczelnienie pręta zaworu również uniknie wycieku.Mieszek jest przyspawany do tłoczyska zaworu, aby zapewnić stabilną pracę i uniknąć drgań tłoczyska spowodowanych wibracjami grzyba zaworu.Jest najbardziej odpowiedni do rurociągów z parą, palnymi, wybuchowymi, olejami do przenoszenia ciepła, wysokiej czystości, toksycznymi i innymi mediami.Cechy zaworu odcinającego mieszek: 1. Rozsądna struktura produktu, niezawodne uszczelnienie i piękny wygląd;2. Na powierzchnię uszczelniającą nakłada się węglik spiekany na bazie Co, o dobrej odporności na zużycie, odporności na korozję, odporności na tarcie i długiej żywotności;3. Trzpień zaworu podlega hartowaniu i odpuszczaniu oraz azotowaniu powierzchni, z dobrą odpornością na korozję i tarcie;4. Prostokątny niemiecki standardowy zawór odcinający mieszek ma podwójne uszczelnienie i bardziej niezawodną pracę;5. Wskazanie pozycji podnoszenia pręta zaworu, bardziej intuicyjne;6. Materiał części, liczbę i rozmiar zgrzewów kołnierzowych i doczołowych można rozsądnie dobrać zgodnie z rzeczywistymi warunkami pracy lub wymaganiami użytkownika, aby spełnić różne potrzeby inżynieryjne

Miechy

W dziedzinie aseptycznego przemysłu procesowego „konkurencja między zaworem mieszkowym a zaworem membranowym” ma długą historię.Zawór membranowy od dawna ma zalety prostej konstrukcji, niskiej ceny oraz wygodnego czyszczenia i dezynfekcji.

Podstawowe komponenty

Kluczowym elementem zaworu mieszkowego Vesta jest mieszek oporowy wykonany z tfm1705 PTFE.Oprócz odporności na korozję różnych mediów chemicznych można również zastosować materiał tfm1705

Charakterystyka zaworu odcinającego mieszkowego:

1. Konstrukcja z podwójnym uszczelnieniem (mieszek + uszczelnienie), jeśli mieszek ulegnie awarii, uszczelnienie trzpienia zaworu pozwoli również uniknąć wycieków i będzie zgodne z międzynarodowymi normami uszczelnienia

2. Brak utraty płynów, zmniejszenie strat energii i poprawa bezpieczeństwa wyposażenia zakładu

3. Długa żywotność, skrócenie czasu konserwacji i zmniejszenie kosztów operacyjnych

4. Wytrzymała konstrukcja uszczelnienia mieszkowego zapewnia zerowy wyciek z trzpienia zaworu i zapewnia warunki bezobsługowe

5. Miękki materiał uszczelniający PTFE służy do gniazda zaworu gazowego w celu poprawy wydajności uszczelnienia zaworu

6. Gniazdo zaworu o odporności na wysoką temperaturę ≤ 425 ℃ przyjmuje stożkowe twarde uszczelnienie.Osiągnij szczelność i zero przecieków

Główne części i materiały
