Szczegóły Produktu:
Zapłata:
|

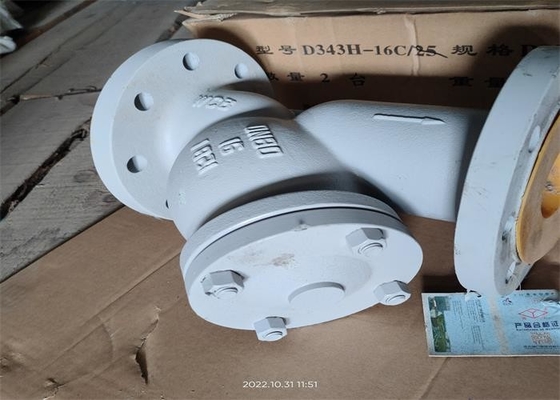

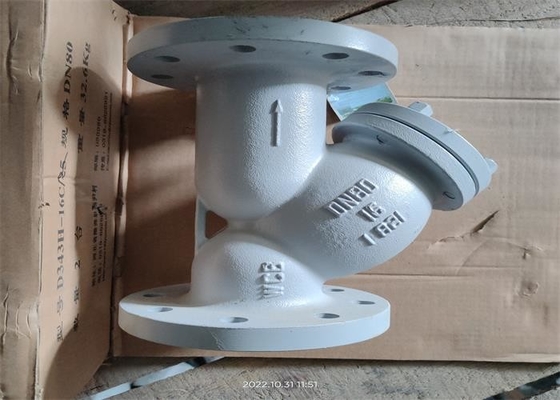

| Nazwa produktu: | Zawór siatkowy Y | Materiał korpusu: | Stal węglowa |
|---|---|---|---|
| Kolor: | Żądanie klienta, szary | Połączenie: | Końcówki kołnierzowe, RF |
| Rozmiar: | DN15~DN500 | Rodzaj: | Y Type Strainer. Filtr siatkowy typu Y. filter valve zawór filtra |
| Materiał filtracyjny: | 304，ss304 | średni: | Para olejowa wodna |
| High Light: | 1,0 mpa ciśnienie y zawór siatkowy,metalurgiczny zawór siatkowy typu y |
||
Filtry staliwne są szeroko stosowane w metalurgii, przemyśle chemicznym, przemyśle naftowym, papierniczym, medycynie, żywności, górnictwie, energetyce, miejskim, domowym i innych dziedzinach gazowych.Filtr żeliwny jest niezbędnym urządzeniem na rurociągu medium transmisyjnego, zwykle instalowanym na wlocie zaworu bezpieczeństwa, zaworu bezpieczeństwa, zaworu pozycjonującego lub innego sprzętu, w celu wyeliminowania zanieczyszczeń w medium, w celu ochrony normalnego użytkowania zaworów i sprzęt, obniżyć koszty utrzymania sprzętu.
Kiedy płyn wpływa do filtra z elementem filtrującym, zanieczyszczenia są blokowane przez element filtrujący, a czysty gaz filtrujący jest odprowadzany z wylotu filtra.Gdy konieczne jest czyszczenie, o ile cylinder filtra jest zdemontowany, element filtrujący jest wyjmowany, a następnie można go ponownie załadować po oczyszczeniu.Dlatego użytkowanie i konserwacja filtra żeliwnego jest niezwykle wygodna.
| Rodzaj | DN | Ł | D | D1 | D2 | bf | Z-Φd |
| GL41H-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 14-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 16-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 18-3 | 4-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Ф18 | |
| 100 | 310 | 215 | 180 | 155 | 20-3 | 8-Ф18 | |
| 125 | 350 | 245 | 210 | 185 | 22-3 | 8-Ф18 | |
| 150 | 380 | 280 | 240 | 210 | 24-3 | 8-Ф23 | |
| 200 | 500 | 335 | 295 | 266 | 24-2 | 12-Ф23 | |
| 250 | 550 | 405 | 355 | 319 | 26-2 | 12-Ф26 | |
| 300 | 670 | 460 | 410 | 370 | 28-2 | 12-Ф26 | |
| 350 | 700 | 520 | 470 | 429 | 30-2 | 16-Ф26 | |
| 400 | 800 | 580 | 525 | 480 | 32-2 | 16-Ф30 | |
| 450 | 825 | 640 | 585 | 545 | 40-4 | 20-Ф30 | |
| 500 | 850 | 705 | 650 | 608 | 44-4 | 20-Ф34 |
| twarzą w twarz | GB/T 12221 |
| Wymiary przyłącza kołnierzowego | JB/T 79,1 |
| Inspekcja zaworów | GB/T 26480 |
| piekielny test (woda) | 2,4 MPa |
| Odpowiednia temperatura | -29℃ ≤t ≤ 425℃ |
| Odpowiednie ciśnienie | ciśnienie < 1,6 MPa. |
| Odpowiedni nośnik | olej z parą wodną |
| Ciało | WCB |
| Siatka filtra powietrza | 304 |
| uszczelka | 08F+Elastyczny grafit |
| Czapeczka | WCB |
| orzech | 35 |
| Może się załamać | Przyczyna niepowodzenia | Metoda eliminacji |
| Wyciek z ust środkowych |
1. Uszkodzenie lub awaria środkowej wkładki ustnej.
2. Powierzchnia uszczelniająca środkowego otworu jest uszkodzona. |
1. Wymień środkową wkładkę ustną.
2. Napraw powierzchnię uszczelniającą. |
1. Produkt należy przechowywać w suchym magazynie, surowo zabrania się przechowywania go na wolnym powietrzu.
2. Produkt jest często instalowany na wlocie reduktora ciśnienia, zaworu nadmiarowego ciśnienia, hydraulicznego zaworu sterującego lub urządzenia do gazu wodnego.
3. Powinien być montowany w odległości 6-10-krotności średnicy zabezpieczanego zaworu.
4. Rurociąg do zainstalowania tego zaworu musi być ominięty.
5. Sprawdź, czy śruby są luźne.Jeśli są luźne, dokręć je.
Podczas instalacji przepływ medium musi być zgodny z kierunkiem strzałki na korpusie zaworu.
7. Warunki eksploatacji powinny być zgodne z wymaganiami specyfikacji eksploatacyjnej.
8. Przepływ wybranego produktu musi być większy lub równy przepływowi wymaganemu przez rurociąg.
