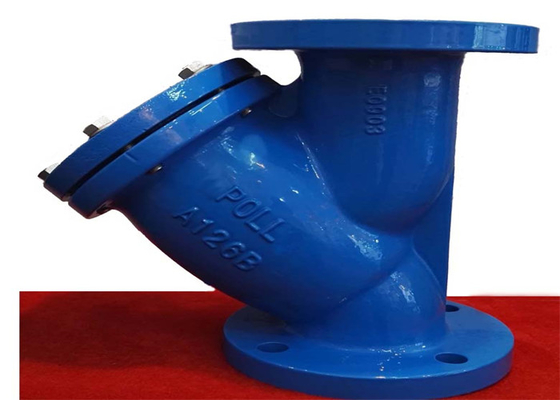

| Nazwa produktu: | Zawór siatkowy Y | Nacisk: | Średnie ciśnienie |
|---|---|---|---|
| Standard: | Standard API | Materiał korpusu: | Żeliwo |
| Połączenie: | Końcówki kołnierzowe, RF | Kolor: | niebieski, prośba klienta |
| Rodzaj: | Filtr siatkowy typu Y., Złączki rurowe | Średni: | Para wodna oleju |
| High Light: | zawór filtra api y,zawór filtra y 125lb,zawór filtra siatkowego typu 80 mm y |
||
Filtry żeliwne są szeroko stosowane w metalurgii, przemyśle chemicznym, przemyśle naftowym, papierniczym, medycynie, żywności, górnictwie, energetyce, miejskich, domowych i innych dziedzinach gazowych.Filtr żeliwny jest niezbędnym urządzeniem na rurociągu medium transmisyjnego, zwykle instalowanym na wlocie zaworu bezpieczeństwa, zaworu bezpieczeństwa, zaworu pozycjonującego lub innego sprzętu, w celu wyeliminowania zanieczyszczeń w medium, w celu ochrony normalnego użytkowania zaworów i sprzęt, obniżyć koszty utrzymania sprzętu.
Kiedy płyn wpływa do filtra z elementem filtrującym, zanieczyszczenia są blokowane przez element filtrujący, a czysty gaz filtrujący jest odprowadzany z wylotu filtra.Gdy konieczne jest czyszczenie, o ile cylinder filtra jest zdemontowany, element filtrujący jest wyjmowany, a następnie można go ponownie załadować po oczyszczeniu.Dlatego użytkowanie i konserwacja filtra żeliwnego jest niezwykle wygodna.
| rozmiar | Ł | D | D1 | b | Z-φd | H |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Końcówka kołnierza | ANSI B16.1 |
| Ciśnienie nominalne | 125PSI |
| Próba skorupy | 2,4 MPa |
| Odpowiednia temperatura | temperatura ≤ 200 ℃ |
| Odpowiednie ciśnienie | ciśnienie < 1,6 MPa. |
| Odpowiedni nośnik | para wodna olej |
| Ciało | ASTM A216 CL.B |
| Ekran | SS304 |
| Czapeczka | ASTM A216 CL.B |
| Wtyczka | ASTM 1035 |
1. Ten produkt jest przechowywany w suchym magazynie i surowo zabrania się przechowywania na wolnym powietrzu.
2. Długotrwałe przechowywanie, regularna konserwacja.
3. Produkt jest zwykle instalowany w ciśnieniowym zaworze bezpieczeństwa, ciśnieniowym zaworze bezpieczeństwa, hydraulicznym zaworze sterującym lub przy użyciu średniego sprzętu na końcu wlotu.
4. Omiń rurociągi do instalacji produktu.
5. Produkt powinien być zainstalowany w odległości od chronionego zaworu, która powinna być 6 ~ 10 razy większa od średnicy chronionego zaworu.
6. Podczas instalacji przepływ medium musi być zgodny z kierunkiem strzałki na korpusie.
7. Podczas instalacji pokrywa znajduje się pod osią średnicy.
8. Przed montażem należy oczyścić rurę i zagłębienie zaworu.
9. Warunki eksploatacji powinny być zgodne z wymaganiami zawartymi w głównych specyfikacjach eksploatacyjnych.
10. Czyszczenie lub czyszczenie należy przeprowadzić, gdy różnica ciśnień na wlocie i wylocie jest większa niż 0,2 MPa.
Ten produkt składa się z korpusu, pokrywy, filtra i innych części, medium od importu do, przez filtr siatkowy, od wylotu
