Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór filtrujący | Połączenie: | Kołnierze, RF |
|---|---|---|---|
| Kolor: | niebieski, życzenie klienta, czarny; | Standard: | KS standard |
| Nazwa: | zawór filtra | Rozmiar: | DN40~DN300 |
| Nacisk: | Średnie ciśnienie, 1,6Mpa | Materiał: | żeliwo, szare żelazo |
| High Light: | czarny korpus y zawór filtra siatkowego,szary żelazny zawór siatkowy y,zawór siatkowy typu y 10k ciśnienie |
||
Ten produkt jest odpowiedni dla ciśnienia nominalnego ≤1,6 MPa, temperatury 0 ° C ~ 120 ° C/0 ° C ~ 200 ° C wody, pary nasyconej ≤ 0,2 MPa, rurociągu naftowego, może filtrować brud, opady atmosferyczne, rdzę i inne zanieczyszczenia w średni.

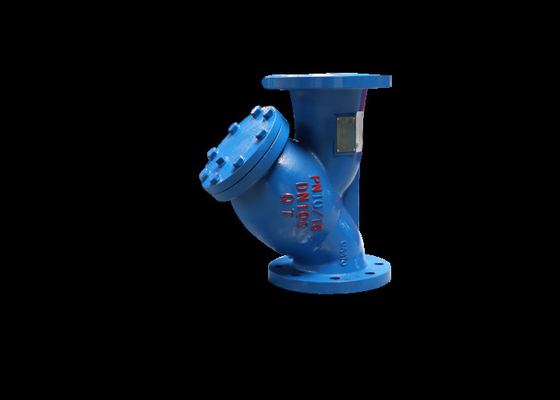

Filtr typu Y jest niezbędnym urządzeniem filtrującym do przenoszenia średniego systemu rurociągów.Filtr typu Y jest zwykle instalowany na wlocie ciśnieniowego zaworu bezpieczeństwa, ciśnieniowego zaworu bezpieczeństwa, zaworu poziomu wody lub innego sprzętu w celu usunięcia zanieczyszczeń z medium w celu ochrony normalnego użytkowania zaworów i sprzętu.Filtr typu Y ma zaawansowaną strukturę, niską rezystancję, łatwy do rozładowania i tak dalej.Medium filtracyjnym typu Y może być woda, olej, gaz.
| GL41H-10K | (DN) | Rozmiar | ||||||
| Ł | B | C | D | mi | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Rodzaj | Ciśnienie (MPa) | Ciśnienie próbne MPa | Odpowiednia temperatura ℃ | Odpowiedni nośnik |
| Siła (woda) | ||||
| (KS)YDST | 1.0 | 2.0 | -10 ~ 200 ℃ | Parowy |
Ten produkt składa się z korpusu, pokrywy, filtra i innych części, medium od importu do, przez filtr siatkowy, od wylotu
1. Ten produkt jest przechowywany w suchym magazynie i surowo zabrania się przechowywania na wolnym powietrzu.
2. Długotrwałe przechowywanie, regularna konserwacja.
3. Produkt jest zwykle instalowany w ciśnieniowym zaworze bezpieczeństwa, ciśnieniowym zaworze bezpieczeństwa, hydraulicznym zaworze sterującym lub przy użyciu średniego sprzętu na końcu wlotu.
4. Omiń rurociągi do instalacji produktu.
5. Produkt powinien być zainstalowany w odległości od chronionego zaworu, która powinna być 6 ~ 10 razy większa od średnicy chronionego zaworu.
6. Podczas instalacji przepływ medium musi być zgodny z kierunkiem strzałki na korpusie.
7. Podczas instalacji pokrywa znajduje się pod osią średnicy.
8. Przed montażem należy oczyścić rurę i zagłębienie zaworu.
9. Warunki eksploatacji powinny być zgodne z wymaganiami zawartymi w głównych specyfikacjach eksploatacyjnych.
10. Czyszczenie lub czyszczenie należy przeprowadzić, gdy różnica ciśnień na wlocie i wylocie jest większa niż 0,2 MPa.
