Szczegóły Produktu:
Zapłata:
|

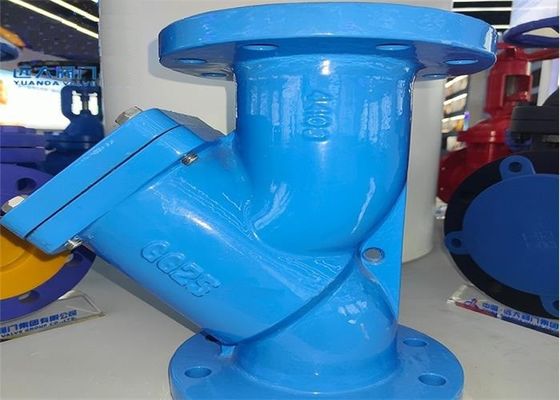

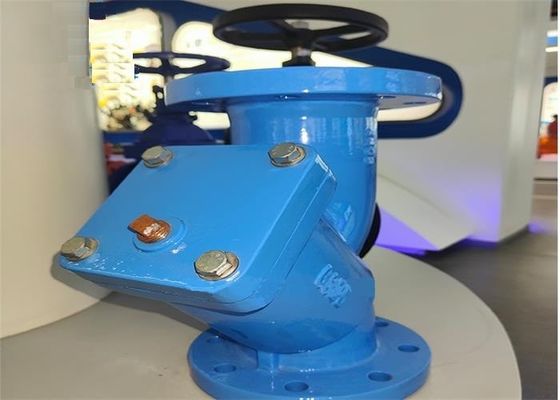

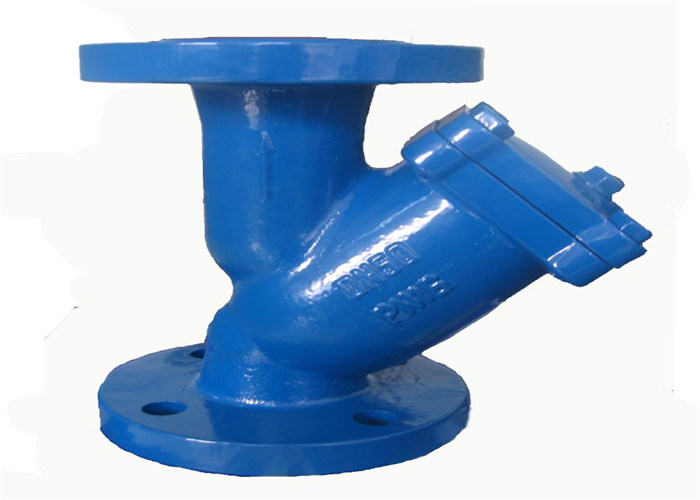

| Nazwa produktu: | Zawór siatkowy Y | Nazwa: | Zawór z filtrem kołnierzowym |
|---|---|---|---|
| Połączenie: | Kołnierz Końce | Rozmiar: | DN50~DN200 |
| Kolor: | niebieski, prośba klienta | Siatka: | 10~100 |
| Głoska bezdźwięczna: | Woda, olej, gaz | Nacisk: | Średnie ciśnienie |
| High Light: | Końcówki kołnierzowe y zawór siatkowy,rozmiar 100mm y zawór siatkowy,zwarta konstrukcja zawór siatkowy typu y |
||
Ten produkt jest odpowiedni dla ciśnienia nominalnego ≤1,6 MPa, temperatury 0 ° C ~ 120 ° C/0 ° C ~ 200 ° C wody, pary nasyconej ≤ 0,2 MPa, rurociągu naftowego, może filtrować brud, opady atmosferyczne, rdzę i inne zanieczyszczenia w średni.
| rozmiar | Ł | D | D1 | D2 | BF | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Częściowe imię | Materiał |
| Ciało, maska | GG25/GGG40.3 |
| filtr | 304 |
| Śruba, nakrętka | 25/35 |
| Końcówka kołnierza | Norma EN1092-2 |
| Wykrywanie i testowanie | EN 12266 |
| Ciśnienie nominalne | 1,6 MPa |
| piekielny test (woda) | 2,4 MPa |
| Odpowiednia temperatura | temperatura ≤ 200 ℃ |
| Odpowiednie ciśnienie | ciśnienie < 1,6 MPa. |
| Odpowiedni nośnik | olej z parą wodną |
Zawór jest od medium do wlotu, przez sito filtra, aby osiągnąć cel filtrowania, od wylotu.
1. Prosty kształt, dobra technologia produkcji, szeroki zakres zastosowań, łatwy w instalacji.
2. Rozsądna i zwarta struktura, pełny wygląd, w pracy może filtrować zanieczyszczenia w medium.
3. Medium może przepływać z kierunku wlotu zaworu, filtrować przez sito filtra i wypływać z wylotu, aby osiągnąć cel filtracji.
1. Ten produkt jest instalowany na rurociągu w celu filtrowania rozmaitości w rurociągu i ochrony normalnej pracy zaworów lub sprzętu.
2. Aby zainstalować produkt, na rurociągach należy zainstalować obejście.
3. Przed instalacją należy oczyścić rurę i wnękę zaworu.
4. Zawór po zamontowaniu nie może być narażony na działanie dużych sił zewnętrznych.
5. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy zastosować zabezpieczenie izolacyjne;Ponieważ zawór końcowy powinien być używany z ogrzewaniem rury lub płaszcza, aby temperatura ścianki rury nie spadła poniżej 0 ℃.
6. Surowo zabrania się instalowania i używania w rurociągu w warunkach wibracji lub gwałtownej zmiany temperatury medium.
7. Produkt jest zwykle instalowany na wlocie zaworu redukującego ciśnienie, hydraulicznego zaworu sterującego i innego wyposażenia.Pozycja instalacji powinna być 6-10 razy większa od średnicy chronionego zaworu, a kierunek przepływu medium powinien być zgodny z kierunkiem strzałki na korpusie zaworu;W przeciwnym razie funkcja filtra nie zostanie osiągnięta.
