Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór wodny z mosiądzu | Materiał korpusu: | mosiądz |
|---|---|---|---|
| Kolor: | mosiężna twarz | Temperatura pracy: | -10°C do 150°C |
| Rozmiar: | DN15 do 100 | średni: | Powietrze, woda, olej |
| Połączenie: | Gwintowany | Nacisk: | 1,6Mpa |
| High Light: | Zawór kulowy gwintowany z uszczelnieniem PTFE,gwintowany zawór kulowy 1,6 MPa |
||
Zawór jest używany do temperatury ≤150 ℃ wody, pary i oleju oraz innych niekorozyjnych rurociągów do otwierania i zamykania

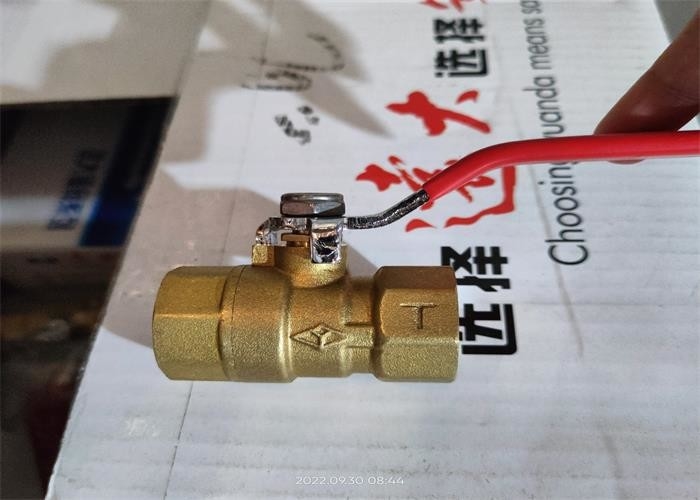

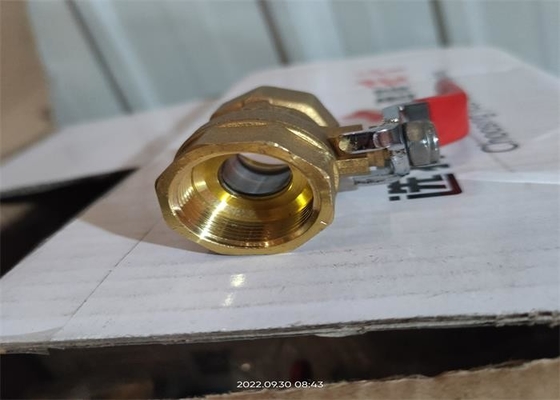

Q11f-16t składa się z korpusu zaworu, kuli, trzpienia zaworu, uchwytu i innych części.Uchwyt jest równoległy do osi rury, aby wskazać, że zawór jest w pozycji otwartej i prostopadły do osi rury, aby wskazać, że zawór jest w pozycji zamkniętej.Uchwyt jest obrócony o 90°, aby umożliwić otwieranie i zamykanie.
| Rodzaj | G | Rozmiar (mm) | ||
| L | H | I | ||
| Q11F-16T | 1/2 | 51,4 | 48,2 | 90 |
| 3/4 | 57,4 | 51 | 90 | |
| 1 | 67,4 | 58 | 100 | |
| 11/4 | 77,5 | 61 | 100 | |
| 11/2 | 88 | 73 | 137 | |
| 2 | 105,4 | 79 | 137 | |
| Częściowe imię | Materiał |
| Ciało | HPb59-1 |
| Piłka | HPb59-1 |
| Trzon | HPb59-1 |
| Foka | PTFE |
| Rodzaj |
Nacisk (MPa) |
Testowanie ciśnienia | Temperatura ℃ | Średni | |
|
Muszla (woda) MPa |
Uszczelnienie (woda) MPa |
||||
| Q11F-16T | 1,6 | 2,4 | 1,76 | -20 ~ 150 ℃ | Woda, gaz z rurociągów wewnętrznych ≤ 0,4 mpa, powietrze ≤ 0,6 mpa, ciecz nie powodująca korozji |
1. Ten zawór jest przechowywany w suchym magazynie i surowo zabrania się jego przechowywania na świeżym powietrzu.
2. Przechowywanie długoterminowe powinno być regularnie konserwowane.
3. Produkt może być instalowany w dowolnej pozycji i dowolnym rurociągu, a warunki pracy powinny być zgodne z wymaganiami specyfikacji wydajności.
4. Przed instalacją należy przeprowadzić próbę ciśnieniową, aby spełnić wymagania przed instalacją.
5. Rurę i komorę zaworu należy wyczyścić przed montażem.
6. Po zamontowaniu produkt nie powinien być poddawany działaniu dużej siły zewnętrznej.
7. Kierunek uchwytu powinien być zgodny z kierunkiem kwadratowego rowka trzpienia
