Szczegóły Produktu:
Zapłata:
|

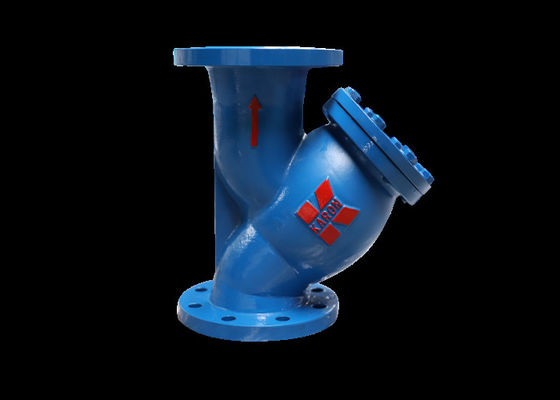

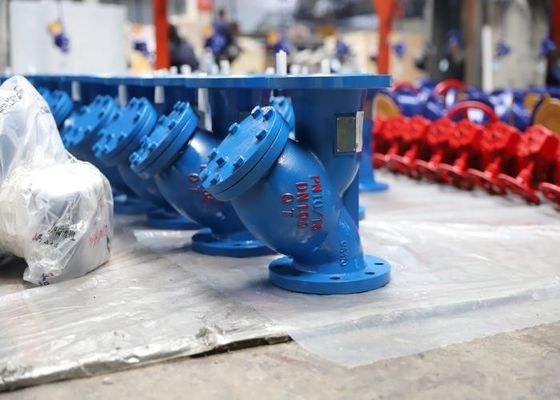

| Nazwa produktu: | Zawór siatkowy Y | Połączenie: | Kołnierz Końce |
|---|---|---|---|
| Rozmiar: | DN65~DN200 | Kolor: | Żądanie klienta Niebieski |
| Materiał korpusu: | Żeliwo | Rodzaj: | Filtr siatkowy typu Y. |
| Nacisk: | 1,0 ~ 1,6 MPa | Temperatura mediów: | ≤200 ℃ |
| High Light: | filtr y zawór siatkowy,60 mm y zawór siatkowy,60 mm y zawór siatkowy; |
||
Cechy zaworu:
1. Prosty kształt, dobra technologia produkcji, szeroki zakres zastosowań, łatwa instalacja.
2. Rozsądna i zwarta struktura, pełny wygląd, może filtrować zanieczyszczenia w medium w pracy.
3. Medium może przepływać przez kierunek wlotowy zaworu, filtrować przez filtr i wypływać z wylotu, aby osiągnąć cel filtracji
| Częściowe imię | Materiał |
| Korpus, maska | HT200 |
| Filtr | 304 |
| Rodzaj | (DN) | Rozmiar | ||||||
| L | B | C | D | mi | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Rodzaj | Ciśnienie (MPa) | Ciśnienie próbne MPa | Temperatura ℃ | Średni |
| siła (woda) | ||||
| (KS)YDST | 1,0 | 2,0 | -10 ~ 200 ℃ | Parowy |
1. Ten produkt jest instalowany na rurociągu w celu filtrowania zanieczyszczeń w rurociągu i ochrony normalnej pracy zaworów lub sprzętu.
2. Omiń rurę w celu zainstalowania produktu.
3. Rurę i komorę zaworu należy wyczyścić przed montażem.
4. Zawór nie może być poddany działaniu dużej siły zewnętrznej po instalacji.
5. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy wykonać ochronę izolacji;Jako zawór końcowy należy go ogrzewać rurą lub płaszczem, aby temperatura ścianki rury nie spadła poniżej 0 ℃.
6. Surowo zabrania się instalowania i użytkowania w rurociągu w warunkach wibracji lub gwałtownych zmian temperatury medium.
7. Produkt jest zwykle instalowany na wlocie zaworu redukcyjnego ciśnienia, hydraulicznego zaworu sterującego i innych urządzeń.Pozycja montażowa powinna być 6-10 razy większa od średnicy zaworu ochronnego, a kierunek przepływu medium powinien być zgodny z kierunkiem strzałki na korpusie zaworu;W przeciwnym razie nie można osiągnąć efektu filtrowania.
8. Rurę i komorę zaworu należy wyczyścić przed montażem.Cykl czyszczenia w ciągu 3 lat od instalacji i użytkowania jest następujący, a raz w roku po 3 latach.
1. Ten produkt jest odpowiedni dla ciśnienia nominalnego ≤ 1,6 mpa, temperatury 0 ℃ ~ 120 ℃ wody, pary nasyconej ≤ 0,2 mpa, rurociągu olejowego, może filtrować brud, opady, rdzę i inne zanieczyszczenia w medium
2. Zawór znajduje się od medium do wlotu, przez filtr, aby osiągnąć cel filtracji, wypływ z wylotu
· Ciśnienie nominalne: 1,6mpa
· Średnica nominalna: DN32-450mm
· Obowiązująca temperatura i medium:
· Głównym materiałem jest żeliwo szare, odpowiednia temperatura 0 ℃ ~ 120 ℃, odpowiednie medium: woda, para ≤ 1,0 mpa, produkty naftowe;
· Głównym materiałem jest żeliwo sferoidalne, odpowiednia temperatura 0 ℃ ~ 200 ℃, odpowiednie medium: woda, para ≤ 1,0 mpa, produkty naftowe;
· Projekt i produkcja: GB / T12233 odnoszą się do uniwersalnego zaworu kulowego z zaworem żelaznym i zaworu zwrotnego podnoszenia
· Długość konstrukcji: długość metalowej konstrukcji zaworu GB / T12221 lub standard producenta
· Końcówka łącząca: zintegrowany kołnierz żeliwny JB/T 78
· Kontrola i test: test ciśnieniowy zaworu przemysłowego GB / T13927
