Szczegóły Produktu:
Zapłata:
|

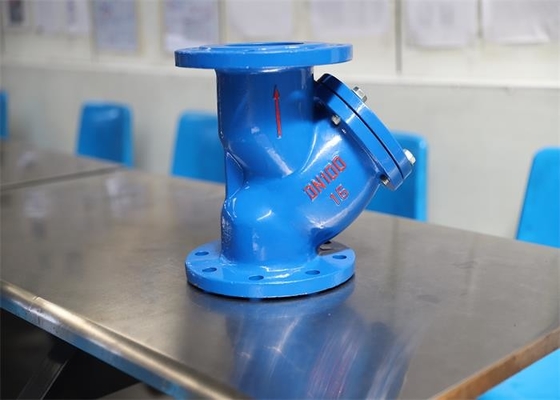

| Nazwa produktu: | Zawór siatkowy Y | Połączenie: | Kołnierz Końce |
|---|---|---|---|
| Kolor: | Żądanie klienta Niebieski | Rodzaj: | Filtr siatkowy typu Y. |
| Rozmiar: | DN40~DN200 | Materiał korpusu: | Żeliwo |
| Nacisk: | 1,0 ~ 1,6 MPa | Temperatura mediów: | ≤200 ℃ |
| High Light: | Zawór siatkowy typu dn40 y,krótka konstrukcja zawór siatkowy typu y,połączenie końcówek kołnierzowych i zawór siatkowy |
||
Cechy zaworu:
1. Prosty kształt, dobra technologia produkcji, szeroki zakres zastosowań, łatwa instalacja.
2. Rozsądna i zwarta struktura, pełny wygląd, może filtrować zanieczyszczenia w medium w pracy.
3. Medium może przepływać przez kierunek wlotowy zaworu, filtrować przez filtr i wypływać z wylotu, aby osiągnąć cel filtracji
| Rodzaj | DN | Rozmiar (mm) | |||||||
| L(długi) | L(krótki) | D | D1 | D2 | chłopak (długi) | bf (krótki) | Z-Φd | ||
GL41H-16 GL41AH-16
| 32 | 180 | 135 | 100 | 78 | 17-2 | 4-Φ18 | ||
| 40 | 220 | 170 | 145 | 110 | 85 | 17-2 | 19-3 | 4-Φ18 | |
| 50 | 240 | 170 | 160 | 125 | 100 | 19-2 | 19-3 | 4-Φ18 | |
| 65 | 280 | 195 | 180 | 145 | 120 | 19-2 | 19-3 | 4-Φ18 | |
| 80 | 320 | 240 | 195 | 160 | 135 | 21-2 | 19-3 | 8-Φ18 | |
| 100 | 380 | 270 | 215 | 180 | 155 | 26-2 | 19-3 | 8-Φ18 | |
| 125 | 440 | 290 | 245 | 210 | 185 | 26-2 | 21-3 | 8-Φ18 | |
| 150 | 480 | 345 | 280 | 240 | 210 | 27-2 | 21-3 | 8-Φ23 | |
| 200 | 600 | 460 | 335 | 295 | 265 | 29-2 | 21-3 | 12-Φ23 | |
| 250 | 605 | 405 | 355 | 320 | 31-2 | 12-Φ25 | |||
| 300 | 635 | 460 | 410 | 375 | 33-3 | 12-Φ25 | |||
| 350 | 696 | 520 | 470 | 435 | 37-3 | 16-Φ25 | |||
| 400 | 790 | 580 | 525 | 485 | 39-3 | 16-Φ30 | |||
| 450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | |||
| Częściowe imię | Materiał |
| Korpus, maska | HT200/QT450-10 |
| Filtr | 201/304 |
| Śruba, nakrętka | 25/35 |
1. Ten produkt jest instalowany na rurociągu w celu filtrowania zanieczyszczeń w rurociągu i ochrony normalnej pracy zaworów lub sprzętu.
2. Omiń rurę w celu zainstalowania produktu.
3. Rurę i komorę zaworu należy wyczyścić przed montażem.
4. Zawór nie może być poddany działaniu dużej siły zewnętrznej po instalacji.
5. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy wykonać ochronę izolacji;Jako zawór końcowy należy go ogrzewać rurą lub płaszczem, aby temperatura ścianki rury nie spadła poniżej 0 ℃.
6. Surowo zabrania się instalowania i użytkowania w rurociągu w warunkach wibracji lub gwałtownych zmian temperatury medium.
7. Produkt jest zwykle instalowany na wlocie zaworu redukcyjnego ciśnienia, hydraulicznego zaworu sterującego i innych urządzeń.Pozycja montażowa powinna być 6-10 razy większa od średnicy zaworu ochronnego, a kierunek przepływu medium powinien być zgodny z kierunkiem strzałki na korpusie zaworu;W przeciwnym razie nie można osiągnąć efektu filtrowania.
8. Rurę i komorę zaworu należy wyczyścić przed montażem.Cykl czyszczenia w ciągu 3 lat od instalacji i użytkowania jest następujący, a raz w roku po 3 latach.
1. Ten produkt jest odpowiedni dla ciśnienia nominalnego ≤ 1,6 mpa, temperatury 0 ℃ ~ 120 ℃ wody, pary nasyconej ≤ 0,2 mpa, rurociągu olejowego, może filtrować brud, opady, rdzę i inne zanieczyszczenia w medium
2. Zawór znajduje się od medium do wlotu, przez filtr, aby osiągnąć cel filtracji, wypływ z wylotu
· Ciśnienie nominalne: 1,6mpa
· Średnica nominalna: DN32-450mm
· Obowiązująca temperatura i medium:
· Głównym materiałem jest żeliwo szare, odpowiednia temperatura 0 ℃ ~ 120 ℃, odpowiednie medium: woda, para ≤ 1,0 mpa, produkty naftowe;
· Głównym materiałem jest żeliwo sferoidalne, odpowiednia temperatura 0 ℃ ~ 200 ℃, odpowiednie medium: woda, para ≤ 1,0 mpa, produkty naftowe;
· Projekt i produkcja: GB / T12233 odnoszą się do uniwersalnego zaworu kulowego z zaworem żelaznym i zaworu zwrotnego podnoszenia
· Długość konstrukcji: długość metalowej konstrukcji zaworu GB / T12221 lub standard producenta
· Końcówka łącząca: zintegrowany kołnierz żeliwny JB/T 78
· Kontrola i test: test ciśnieniowy zaworu przemysłowego GB / T13927
