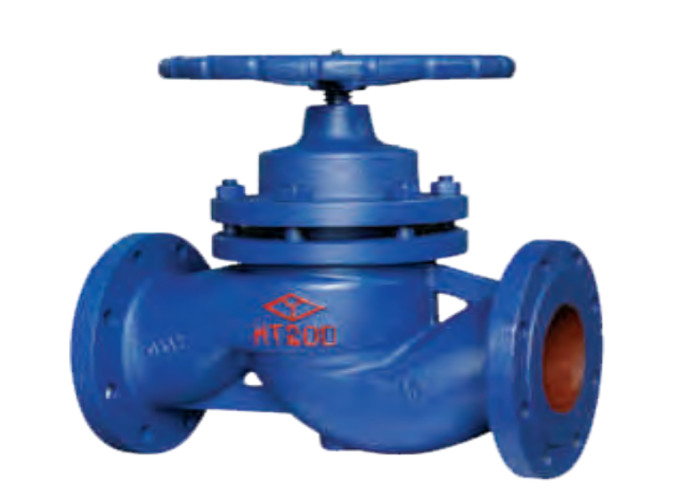

Zawór z kołnierzem tłokowym z materiału żeliwnego Koniec kołnierza z kołnierzem 1,6 MPa

Stosowanie


Zawór może być używany do otwierania i zamykania rurociągów i urządzeń z mediami niekorozyjnymi, a nie do dławienia.


Struktura i zasada działania


Zawór składa się z korpusu zaworu, pokrywy zaworu, tłoka, pierścienia uszczelniającego, wspornika, drążka zaworu, pokrętła i innych części.Obracając pokrętłem, pręt zaworu obraca się i podnosi lub opada, tak aby tłok podnosił się lub opadał, otwierając lub zamykając.Mały otwór w pokrywie zaworu służy do wykrywania nieszczelności


Cechy zaworu


1. Struktura jest rozsądna i zwarta, objętość jest niewielka, wygląd korpusu zaworu jest beczkowy lub opływowy, a kształt jest piękny.
2. Otwórz i zamknij, a pieczęć jest bezpieczna i niezawodna.
3. Gniazdo zaworu można wymienić.
4. Ma dobrą charakterystykę przepływu, może rozsądnie rozprowadzać przepływ i rozwiązywać problem nierównowagi hydraulicznej w sieci rurociągów.


Środki ostrożności podczas przechowywania, instalacji i użytkowania


1. Ten produkt powinien być przechowywany w suchym magazynie i surowo zabrania się przechowywania go na świeżym powietrzu.
2. Do długotrwałego przechowywania wymagana jest regularna konserwacja.
3. Próbę ciśnieniową należy przeprowadzić przed montażem, a montaż można przeprowadzić dopiero po spełnieniu wymagań.
4. Przed instalacją oczyścić wewnętrzną wnękę rur i zaworów.
5. Nie dokręcaj śruby środkowego portu, gdy zawór jest otwarty.
6. Po zainstalowaniu produktu nie należy go poddawać działaniu dużej siły zewnętrznej.
7. Warunki eksploatacji muszą być zgodne z wymogami specyfikacji działania.
8. Po uruchomieniu nowego zaworu należy kolejno dokręcać nakrętki na pokrywie zaworu.Czynność tę należy wykonać w ciągu godziny po osiągnięciu przez zawór temperatury roboczej i całkowicie zamknąć zawór.
9. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy zapewnić ochronę izolacji termicznej;Gdy jest używany jako zawór końcowy, do ogrzewania należy zastosować rurę towarzyszącą lub płaszcz, aby temperatura ścianki rury nie była niższa niż 0 ℃.
10. Surowo zabrania się instalowania i używania na wibracjach łożysk rurociągu lub gwałtownych zmianach temperatury medium.
11. Obróć pokrętło zgodnie z ruchem wskazówek zegara, aby zamknąć i odwrotnie, aby otworzyć.
12. Ten produkt można zainstalować w dowolnym kierunku, ale należy pamiętać, że kierunek przepływu medium jest zgodny z kierunkiem strzałki na korpusie zaworu


Wymiary
