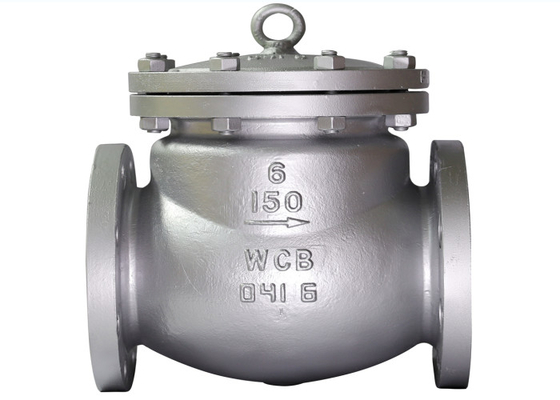

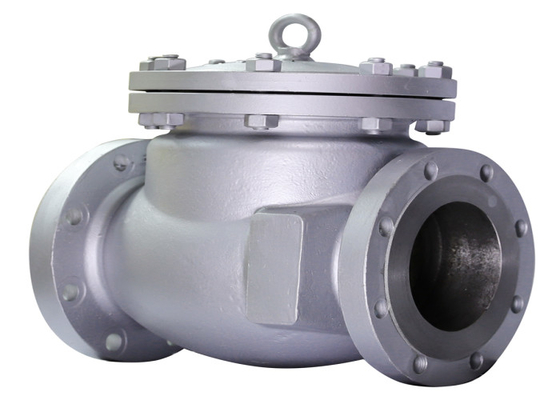

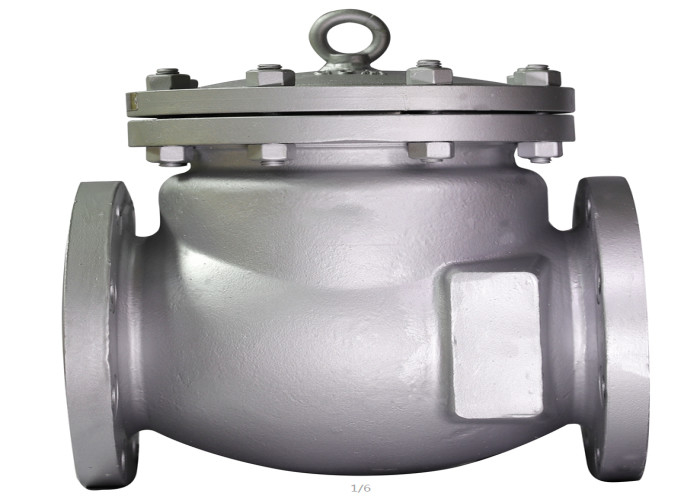

H44H-300LB Stalowy zawór zwrotny z kołnierzem ciśnieniowym 300LB API

Wstęp

Zawór zwrotny klapowy, znany również jako zawór jednokierunkowy lub zawór zwrotny, służy do zapobiegania cofaniu się medium w rurociągu.Zawór, którego części otwierające i zamykające otwierają się lub zamykają automatycznie przez przepływ medium i wymuszają zapobieganie cofaniu się medium, nazywany jest zaworem zwrotnym.Zawór zwrotny jest zaworem automatycznym, stosowanym głównie na rurociągu z jednokierunkowym przepływem medium.Medium może płynąć tylko w jednym kierunku, aby zapobiec wypadkom.Zawór powinien być zainstalowany w ogólnym rurociągu poziomym

Usagmi:

Zawór zwrotny klapowy ma zastosowanie do ciśnienia nominalnego PN1 0MPa ~ 42,0 MPa, klasa 150-2500； Średnica nominalna DN15 ~ 1200 mm, nps1 / 2 ~ 48;Na różnych rurociągach o temperaturze pracy -196 ~ 540℃ służy do zapobiegania cofaniu się medium.Wybierając różne materiały (WCB, CF8 (m), CF3 (m), 1gr5mo, 15crmo1v, można go stosować do wody, pary, oleju, kwasu azotowego, kwasu octowego, silnego środka utleniającego, mocznika i innych mediów. stosowany w rurociągach naftowych, chemicznych, farmaceutycznych, chemicznych, energetycznych i innych

Struktura:

Zawór zwrotny wychylny przyjmuje wbudowaną konstrukcję kołyskową.Wszystkie części otwierające i zamykające zaworu są zamontowane wewnątrz korpusu i nie wnikają w korpus zaworu.Poza uszczelką uszczelniającą i pierścieniem uszczelniającym zastosowanym w kołnierzu środkowym, nie ma jako całości zewnętrznych punktów przecieku, aby wyeliminować możliwość przecieku zaworu.Połączenie wahacza zaworu zwrotnego i tarczy zaworu przyjmuje sferyczną strukturę połączenia, dzięki czemu tarcza zaworu ma pewien stopień swobody w zakresie 360 ​​stopni i ma odpowiednią kompensację mikropozycji

Główna część i materiały
