Szczegóły Produktu:
Zapłata:
|

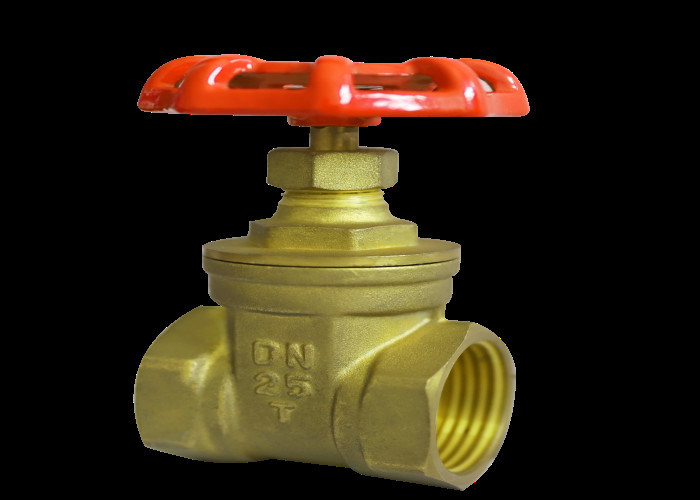

| Nazwa produktu: | Zawór wodny z mosiądzu | Temperatura pracy: | -20 ℃-200 ℃ |
|---|---|---|---|
| Kolor: | mosiężna twarz | Moc: | kółko ręczne |
| Materiał korpusu: | mosiądz | Ciśnienie: | Średnie ciśnienie, niskie ciśnienie |
| Głoska bezdźwięczna: | Woda, gaz, olej | Rozmiar: | DN15 do 100 |

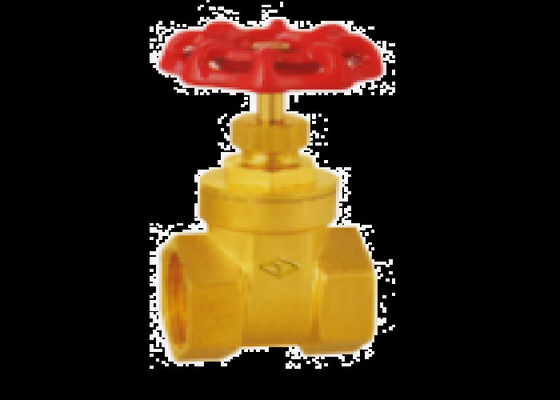

| High Light: | Mosiężna zasuwa z gwintem wewnętrznym,mosiężna zasuwa z kółkiem ręcznym,lekki mosiężny zawór do wody |
||
Ta seria zaworów nadaje się do czynnika roboczego dla wody, niekorozyjnej ciekłej pary nasyconej powietrza itp.
Środki ostrożności dotyczące przechowywania, instalacji i użytkowania
1. Zawór jest przechowywany w suchym magazynie i surowo zabrania się przechowywania go na wolnym powietrzu.
2. Przechowywanie długoterminowe powinno być regularnie konserwowane.
3. Ten produkt może być instalowany w dowolnej pozycji rurociągu i dowolnego rurociągu, a warunki pracy powinny być zgodne z wymaganiami specyfikacji wydajności.
4. Przed montażem należy przeprowadzić próbę ciśnieniową, a montaż można wykonać tylko wtedy, gdy spełnia wymagania.
5. Przed montażem należy oczyścić wewnętrzną wnękę rury i zaworu.
6. Po zainstalowaniu produktu nie należy go poddawać działaniu dużej siły zewnętrznej.
7. Kierunek klamki powinien być zgodny z kierunkiem rowka kwadratowego łba trzpienia zaworu.
| DN | L | h | D | b |
| 15 | 43,5 | 71 | 53 | 14 |
| 20 | 45,5 | 77 | 59,5 | 17 |
| 25 | 49 | 85,5 | 59,5 | 21,5 |
| 32 | 55,5 | 105,5 | 73,5 | 27 |
| 40 | 59 | 113,5 | 73,5 | 31,5 |
| 50 | 63 | 130 | 78 | 40 |
| 65 | 88 | 170 | 98 | 56 |
| 80 | 93 | 190 | 108 | 67 |
| 100 | 92 | 213 | 142 | 75 |
| Ciało | Hpb59-1 |
| Dysk | Hpb59-1 |
| Trzon | Hpb59-1 |
| uszczelka | PTFE |
| koło ręczne | HT200 |
| Uszczelka | PTFE |
